JOUR 1

Du 11 mai au 15 mai 2026


Contexte:

Centre Hygiénique de Saint-Priest

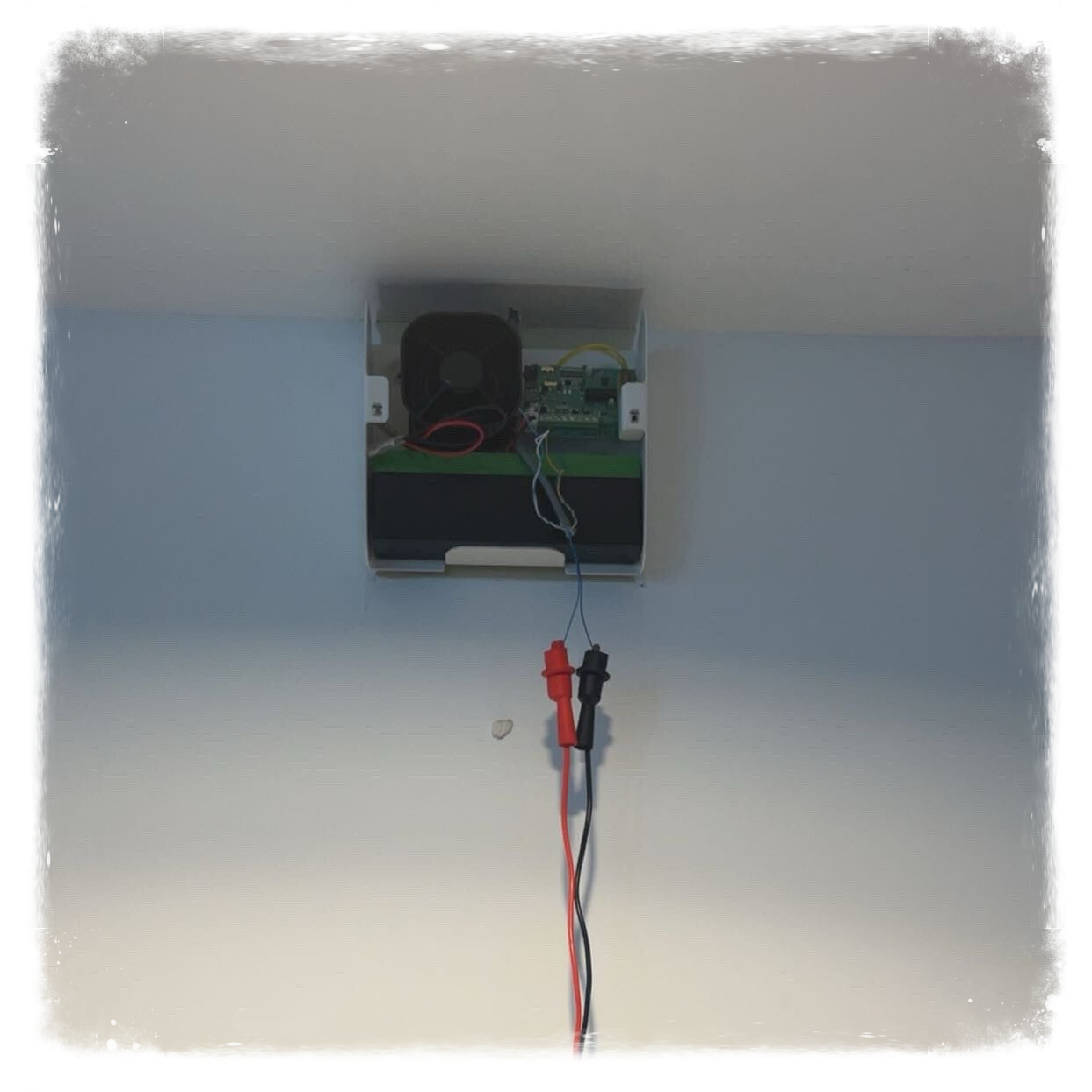

Lors de cette intervention au Centre Hygiénique de Saint-Priest, un problème de communication a été constaté entre la sirène et l’interphone situés dans le local technique . Aucun signal n’était reçu par la centrale, empêchant le bon fonctionnement des équipements.

Les Équipements utilisés pour résoudre le problème sont :

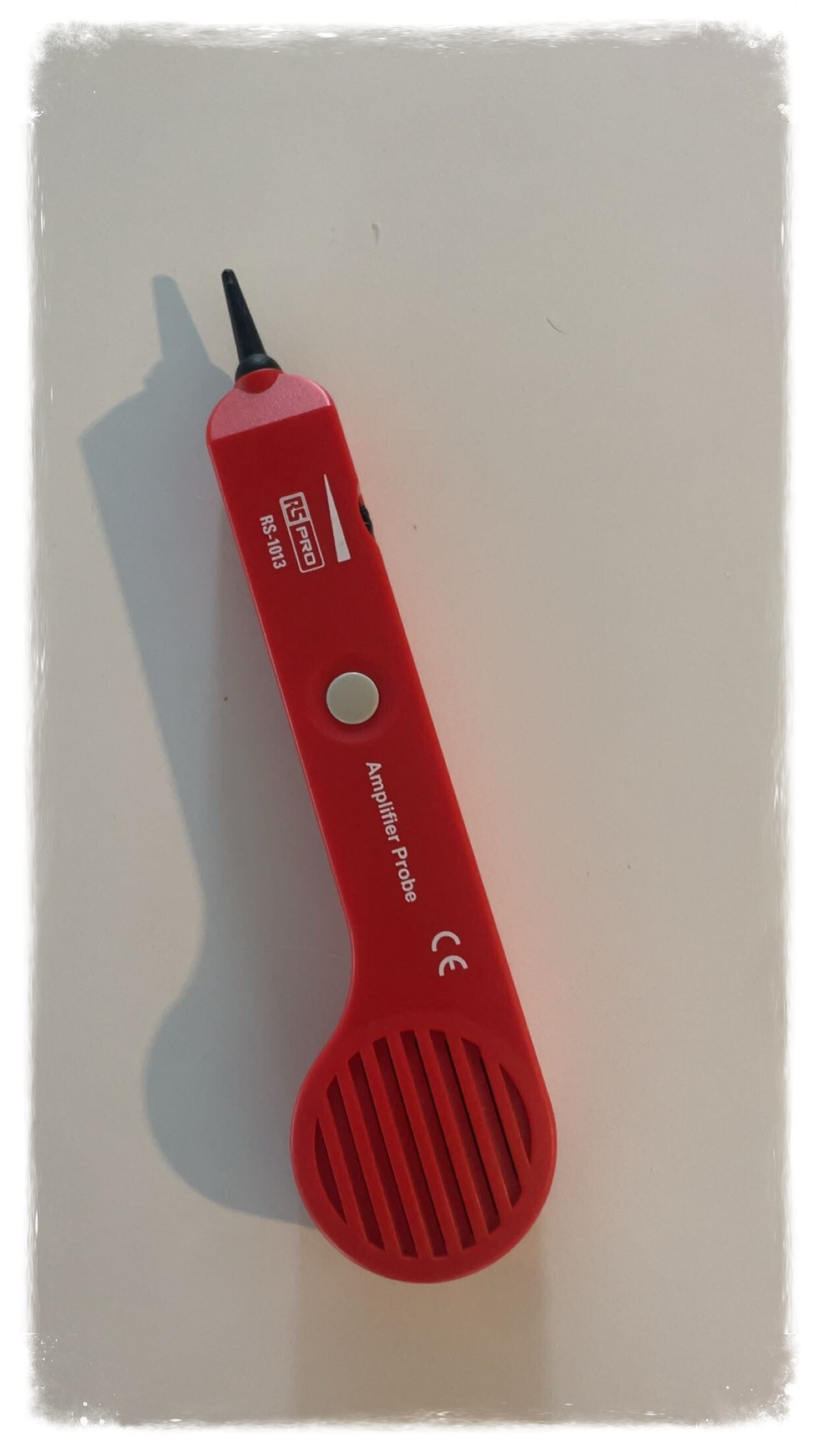

Premier équipement : c'est une sonde amplificatrice utilisée pour détecter et localiser des câbles ou ligne réseau.

Deuxième équipement : générateur de tonalité permettant d'envoyer un signal dans un câble afin de repérer avec la sonde.

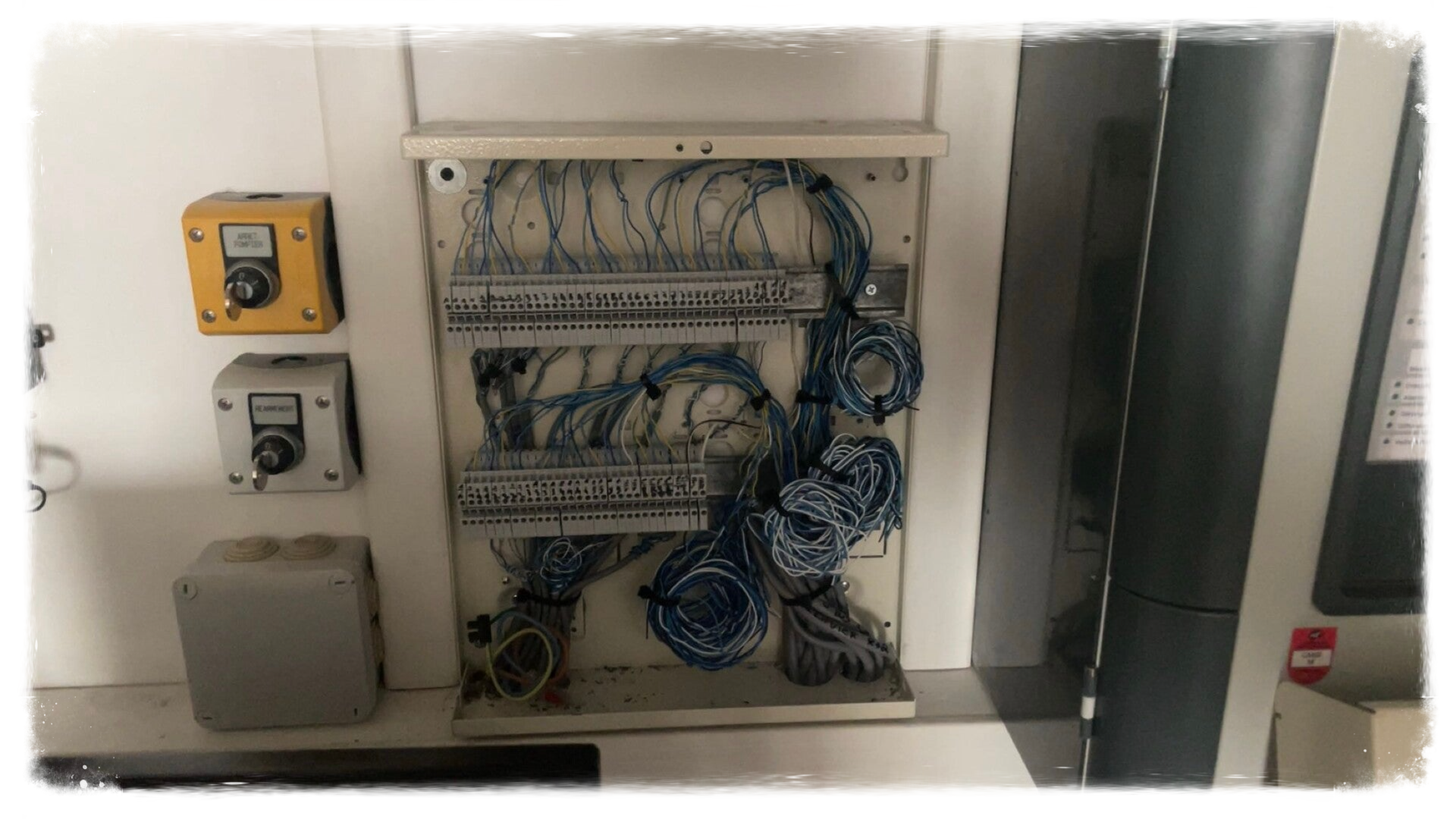

Par la suite, nous devions localiser le local technique où se trouvaient le coffret avec les câbles responsables du problème. Par chance, le seul local ouvert par le PC sécurité était le bon.

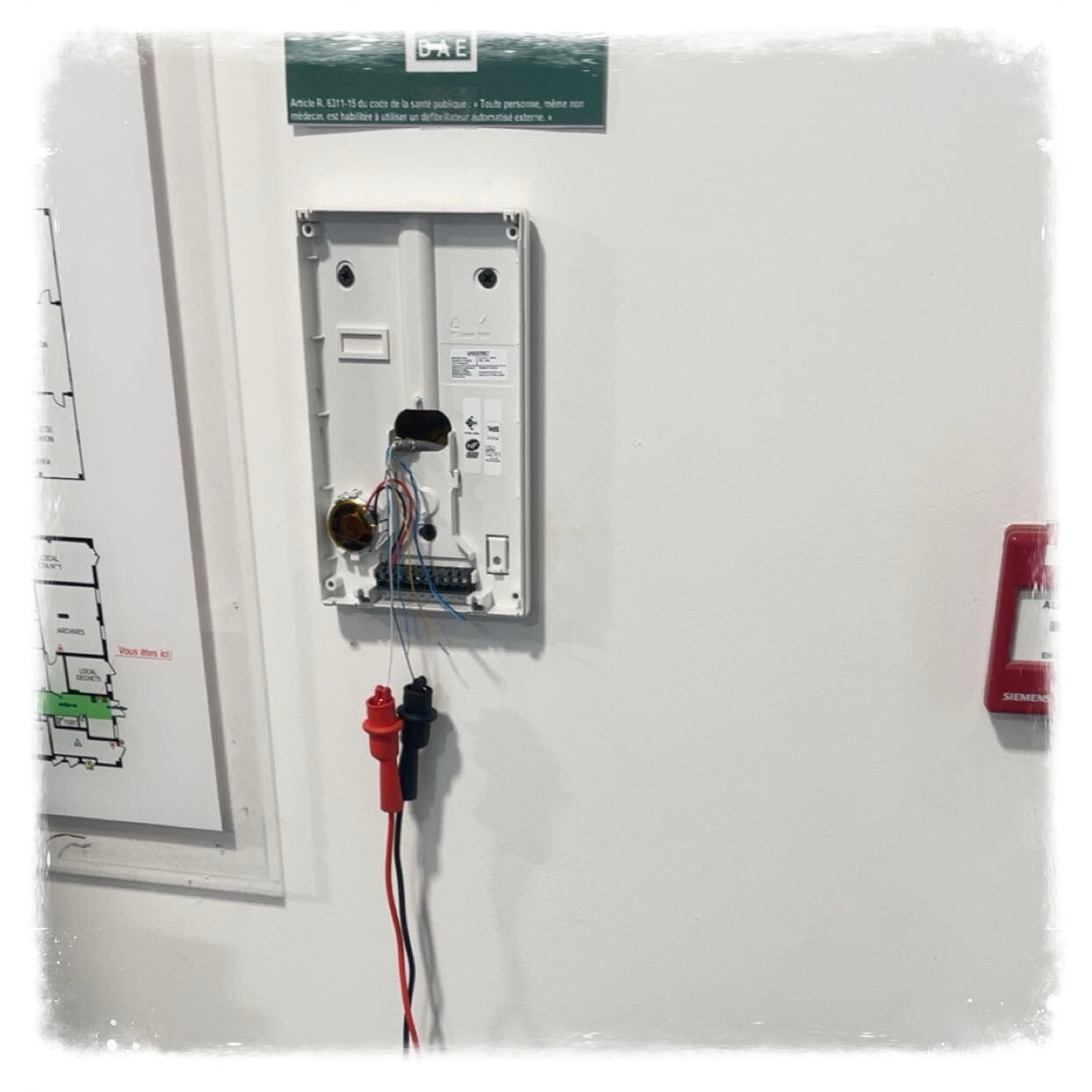

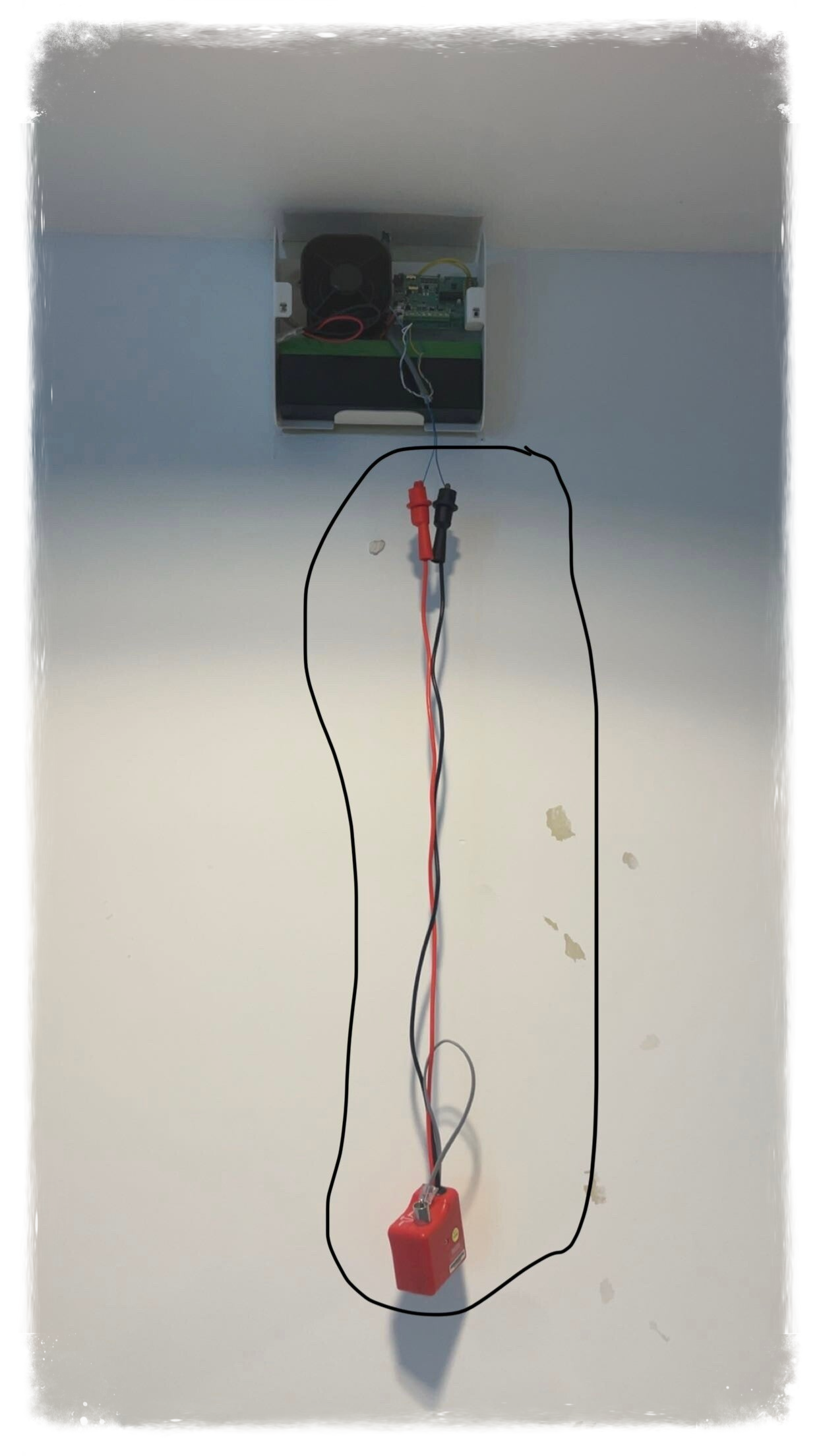

Par la suite, à l’aide de la sonde, il est passé sur tous les câbles afin de repérer ceux responsables du problème. Il a ensuite réalisé le câblage de l’interphone et de la sirène en utilisant une paire de câbles une pour l’alimentation et une autre pour la communication.

Nous sommes ensuite partis au deuxième local, situé au 2ᵉ étage. Il m’a alors confié le PC connecté à la centrale avec l’adresse IP 192.168.1.100 en mode administrateur. Mon rôle consistait à vérifier si les équipements fonctionnaient correctement ou non.

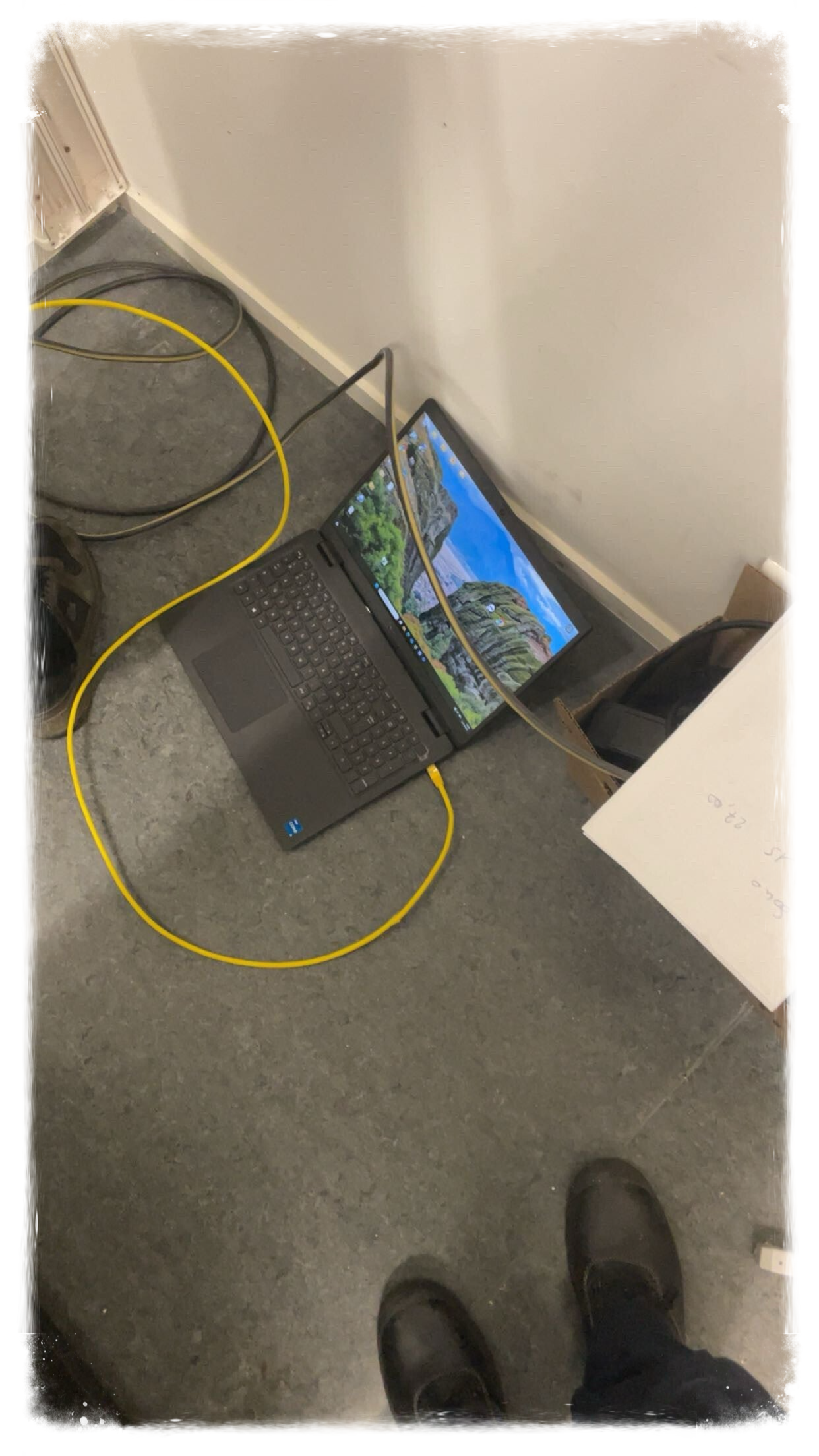

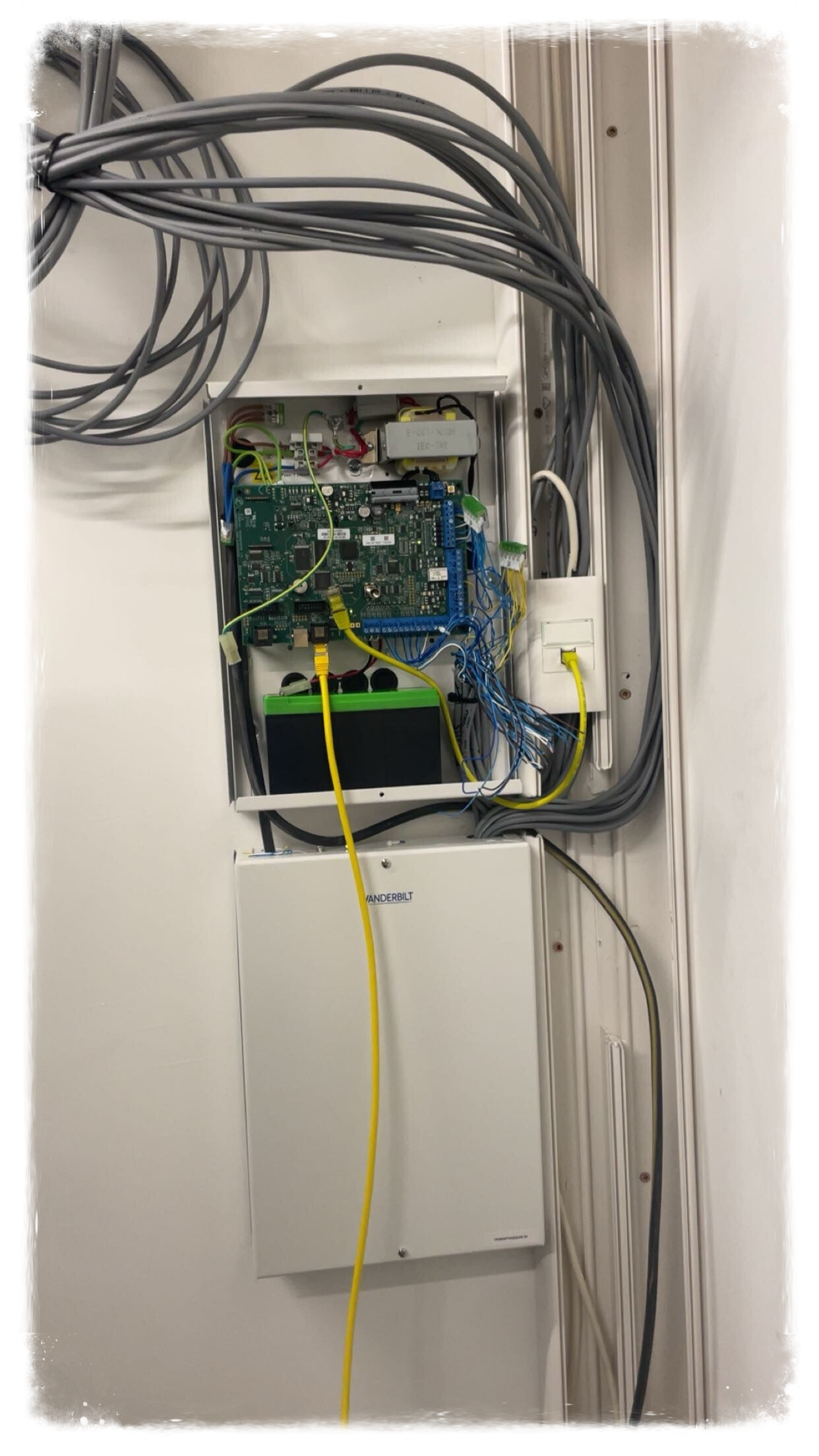

Le PC est directement brancher sur le port réseau de la carte électronique de la centrale situé au 2ème étage.

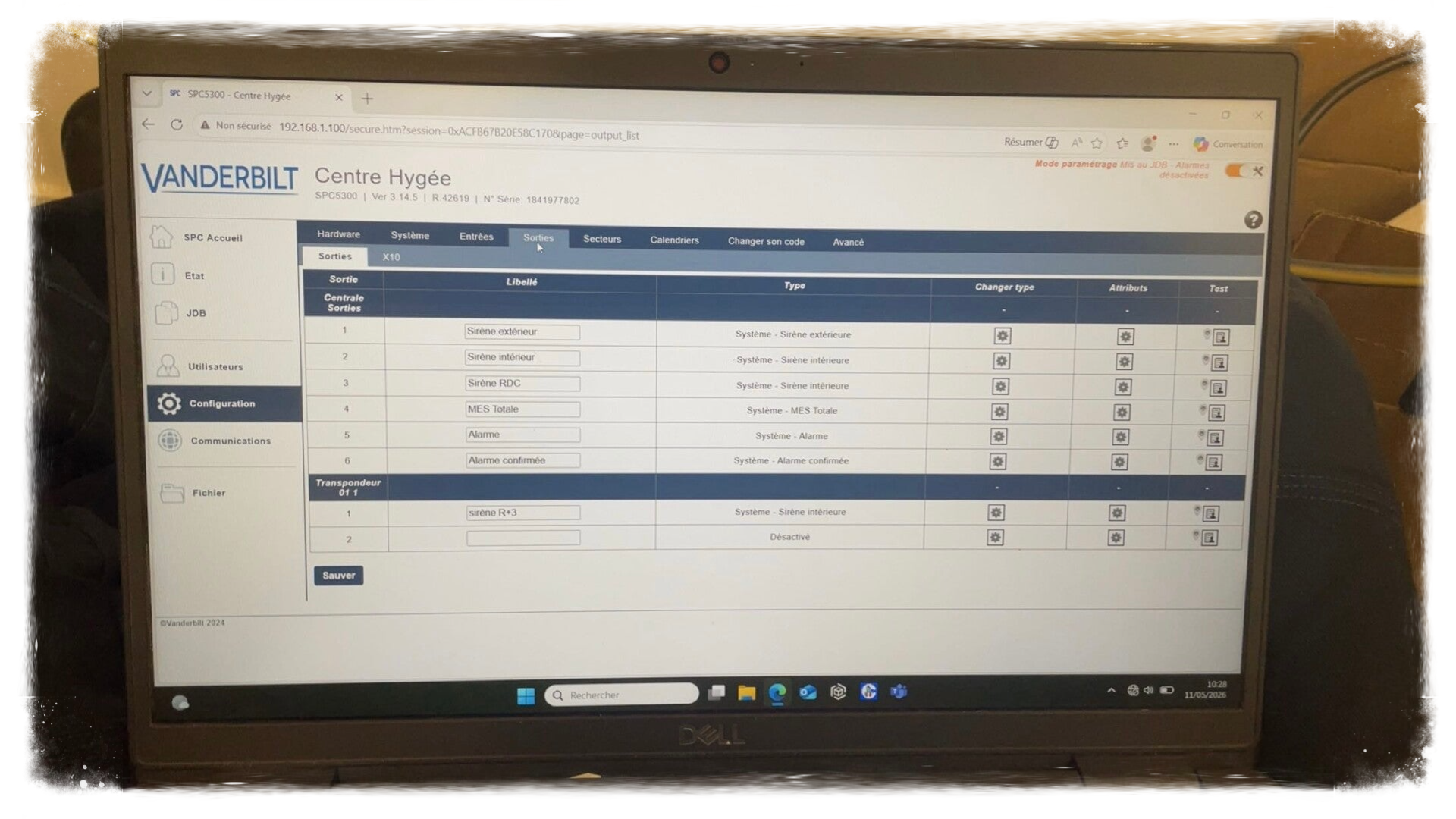

On peut constater différents onglets. Celui qui nous intéresse est celui du test, je devais appuyer sur un bouton de test et, dès qu’il passait à l’orange, arrêter immédiatement la manipulation afin d’éviter le déclenchement du bruit de sirène, qui aurait pu déranger ou inquiéter les employés.

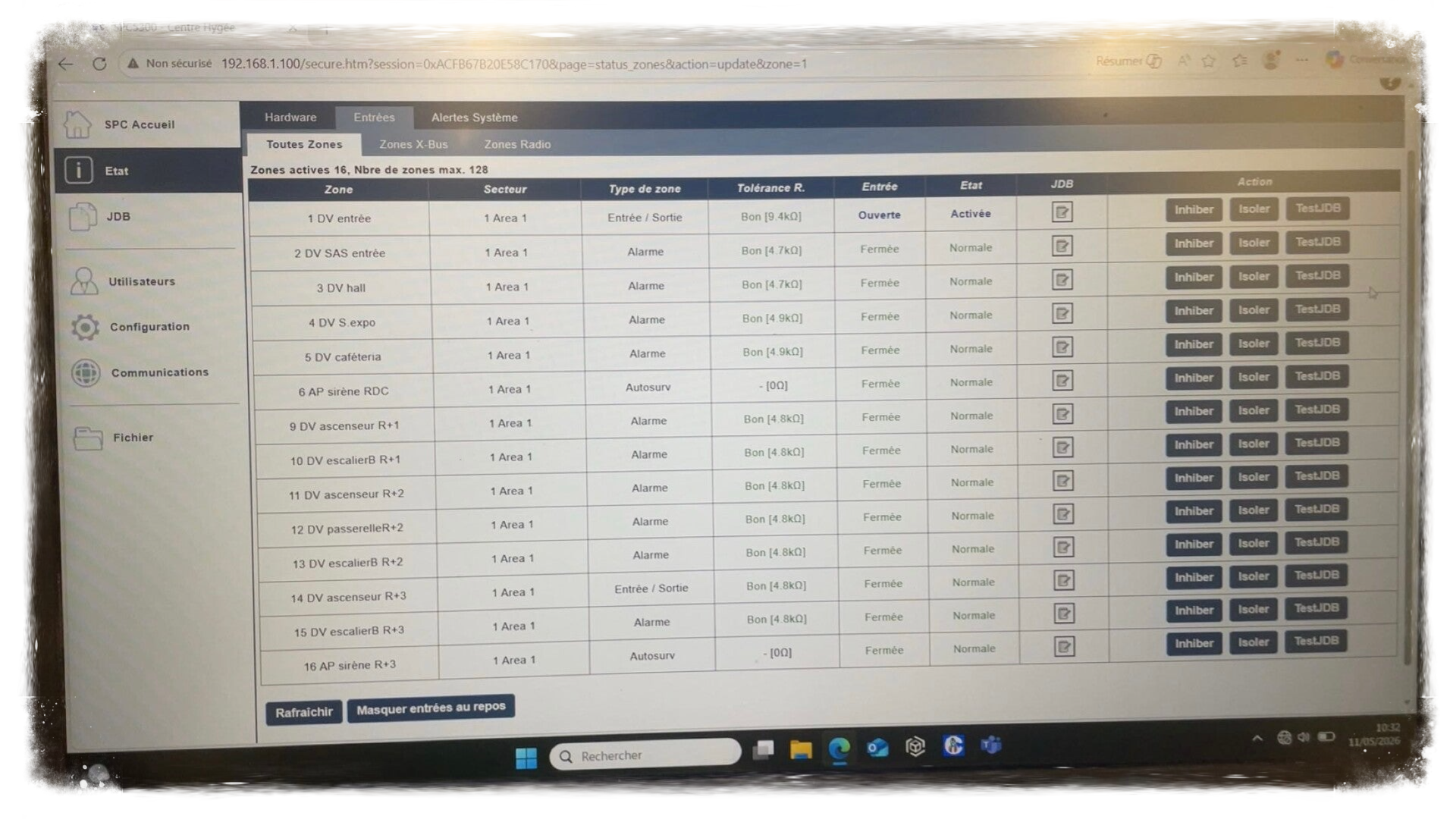

En appel avec mon tuteur, celui-ci passait devant différents détecteurs de mouvement. Mon rôle était de confirmer le bon fonctionnement des équipements en vérifiant si les détecteurs passaient en état « ouvert » ou « fermé » dans différents endroits du centre.

JOUR 2

Contexte:

Nous nous sommes dirigés vers un chantier situé à Saint-Exupéry, où se trouvait la construction d’un nouveau tribunal. Notre mission consistait à installer des lecteurs de badges ainsi que des interphones un peu partout aux entrées.

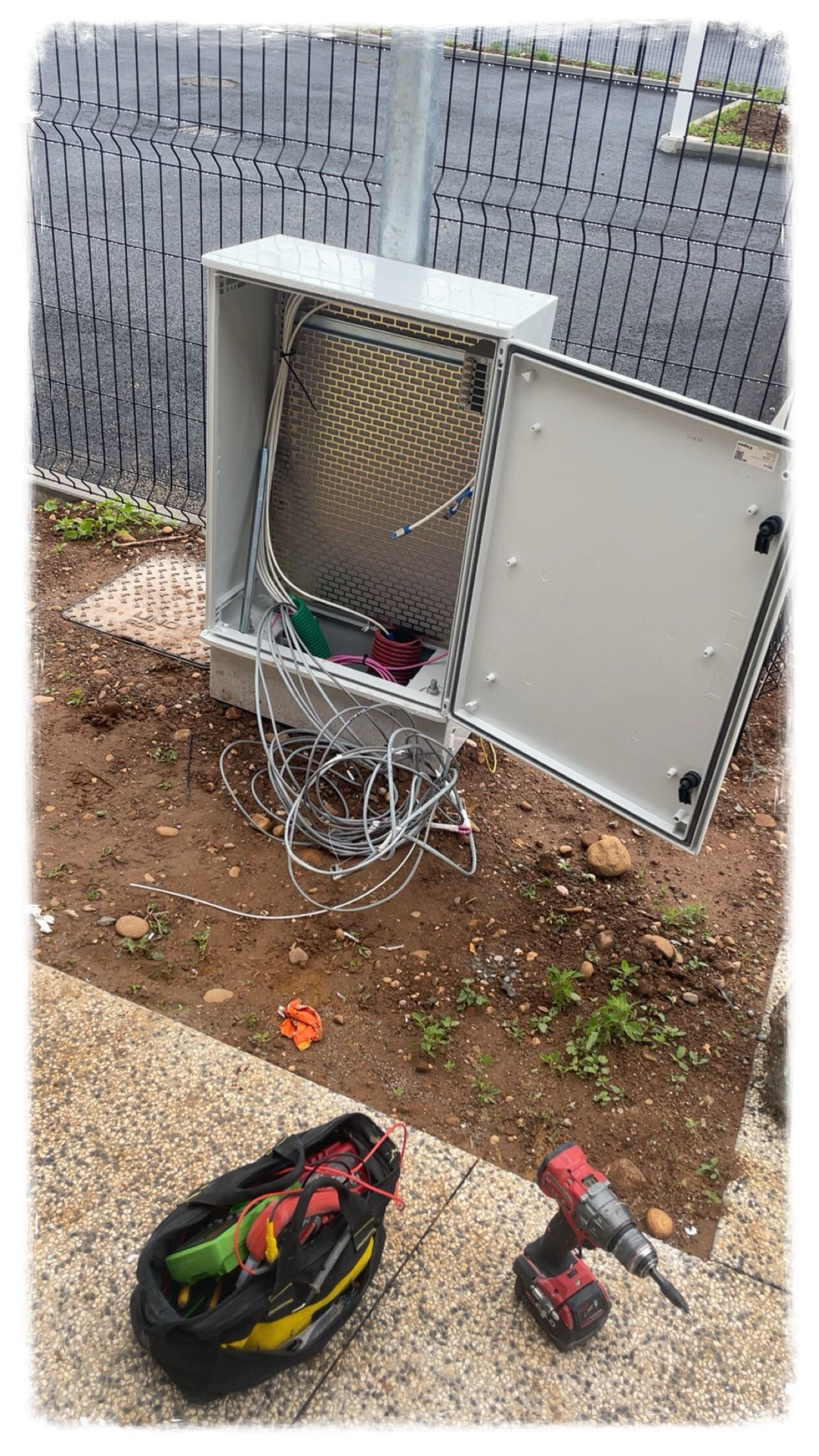

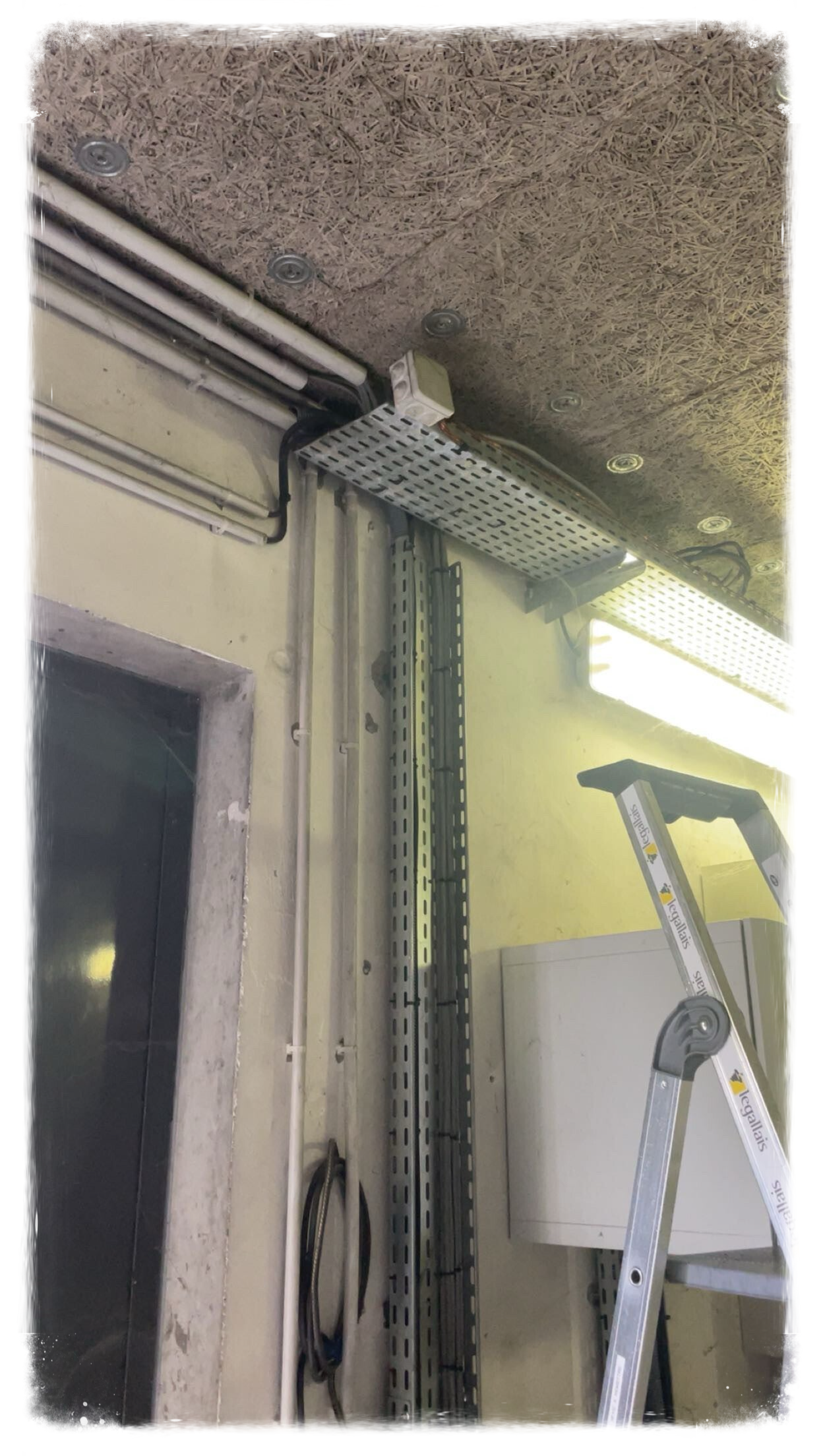

Nous avons débuté l'intervention par la mise en place de l'armoire technique extérieure de type coffret de rue, puis nous avons tiré les différents câbles réseau (courants faibles) à travers les gaines enterrées menant vers le tribunal.

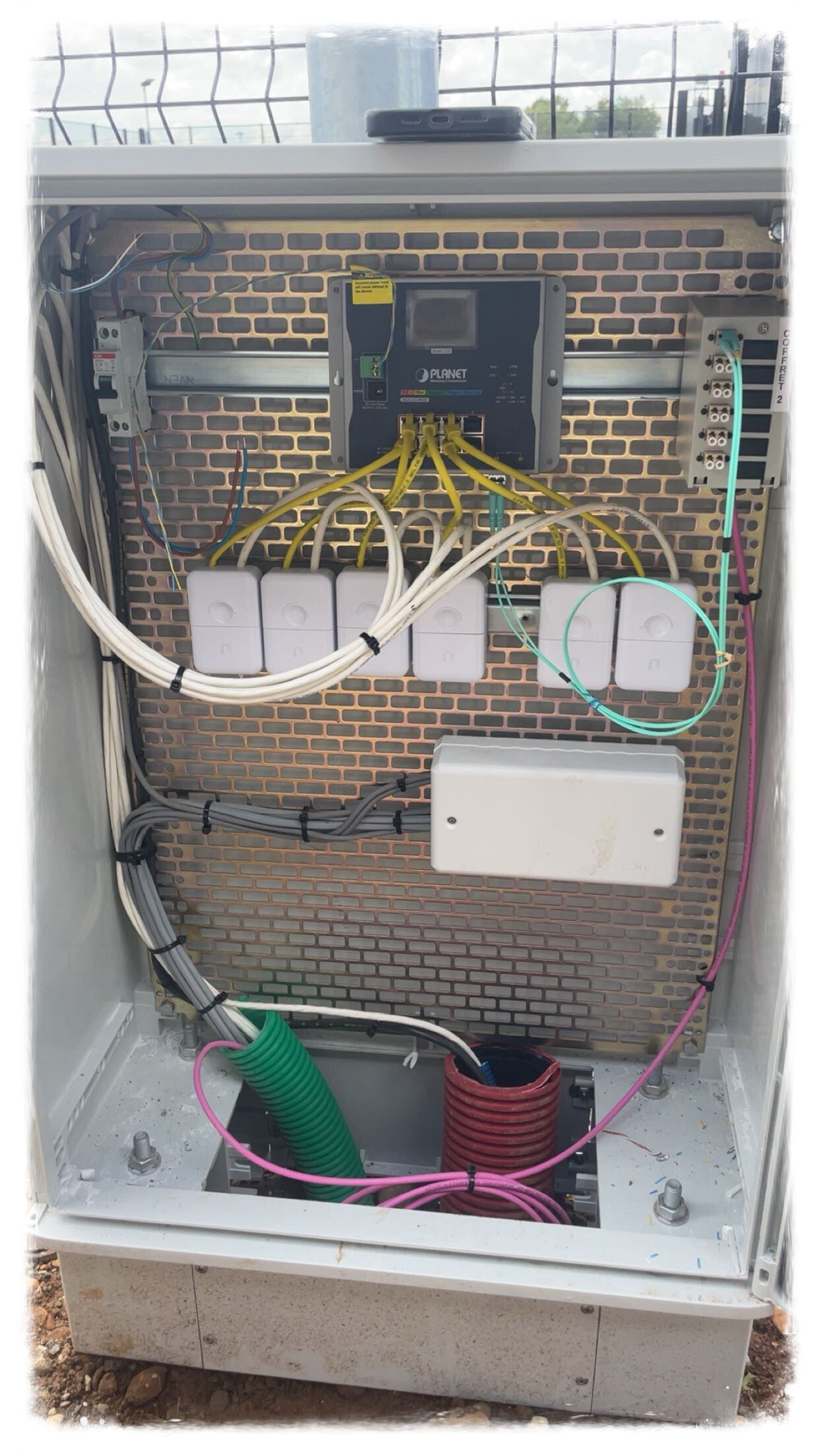

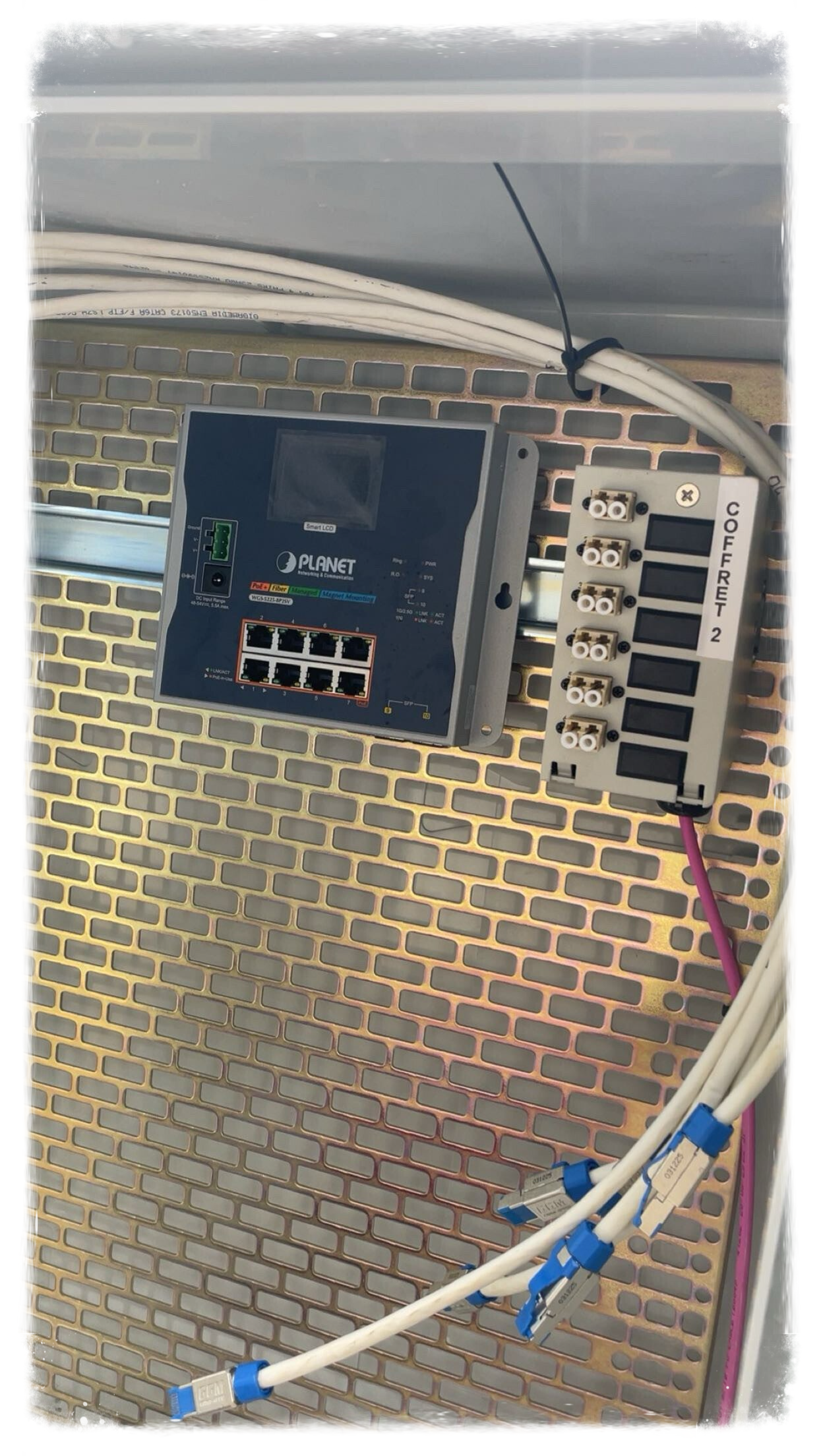

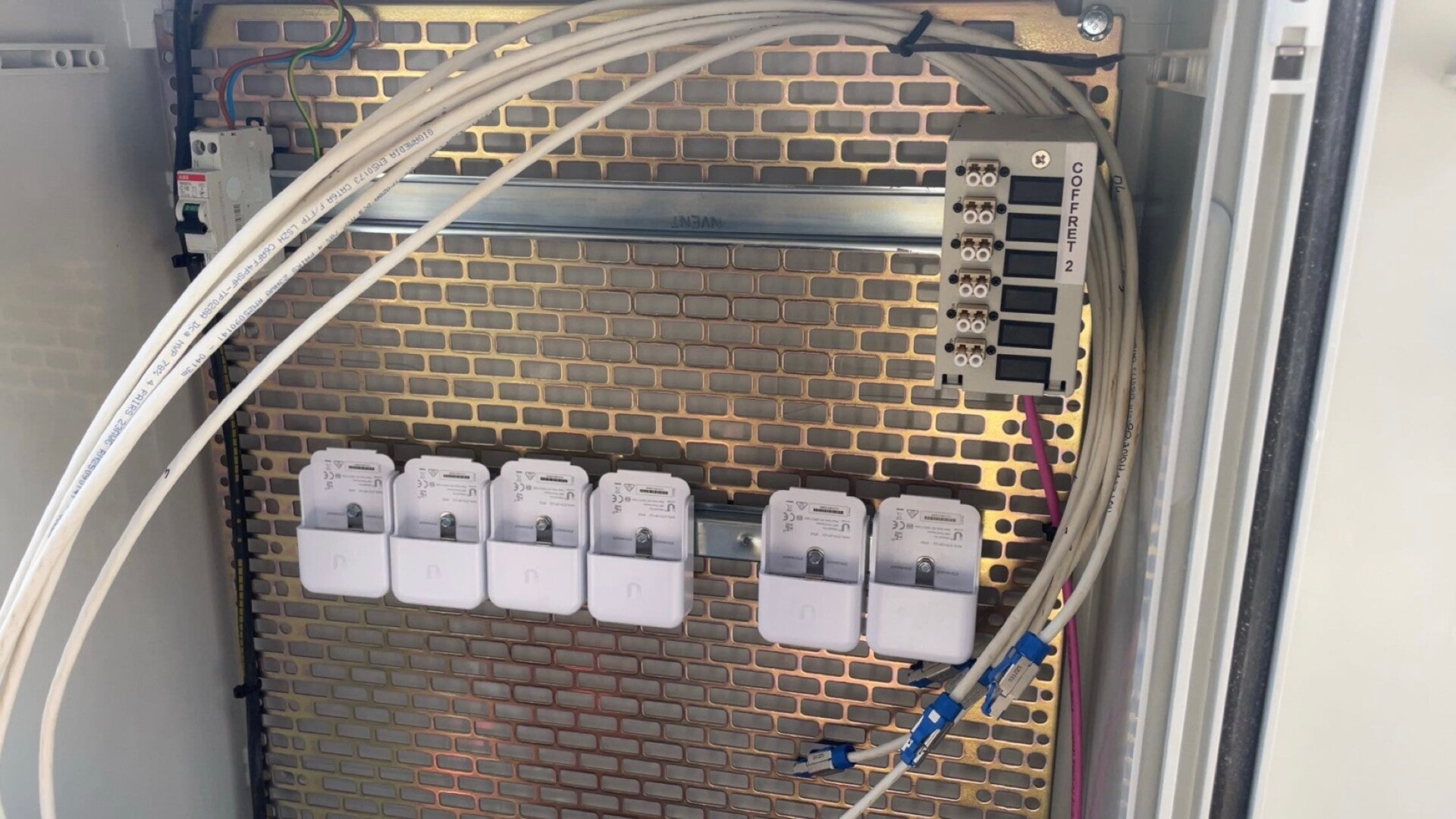

Nous avons installé sur les rails métalliques les premiers équipements indispensables, à savoir un switch Ethernet industriel administrable de la marque Planet et un boîtier de raccordement pour la fibre optique (marqué "Coffret 2").

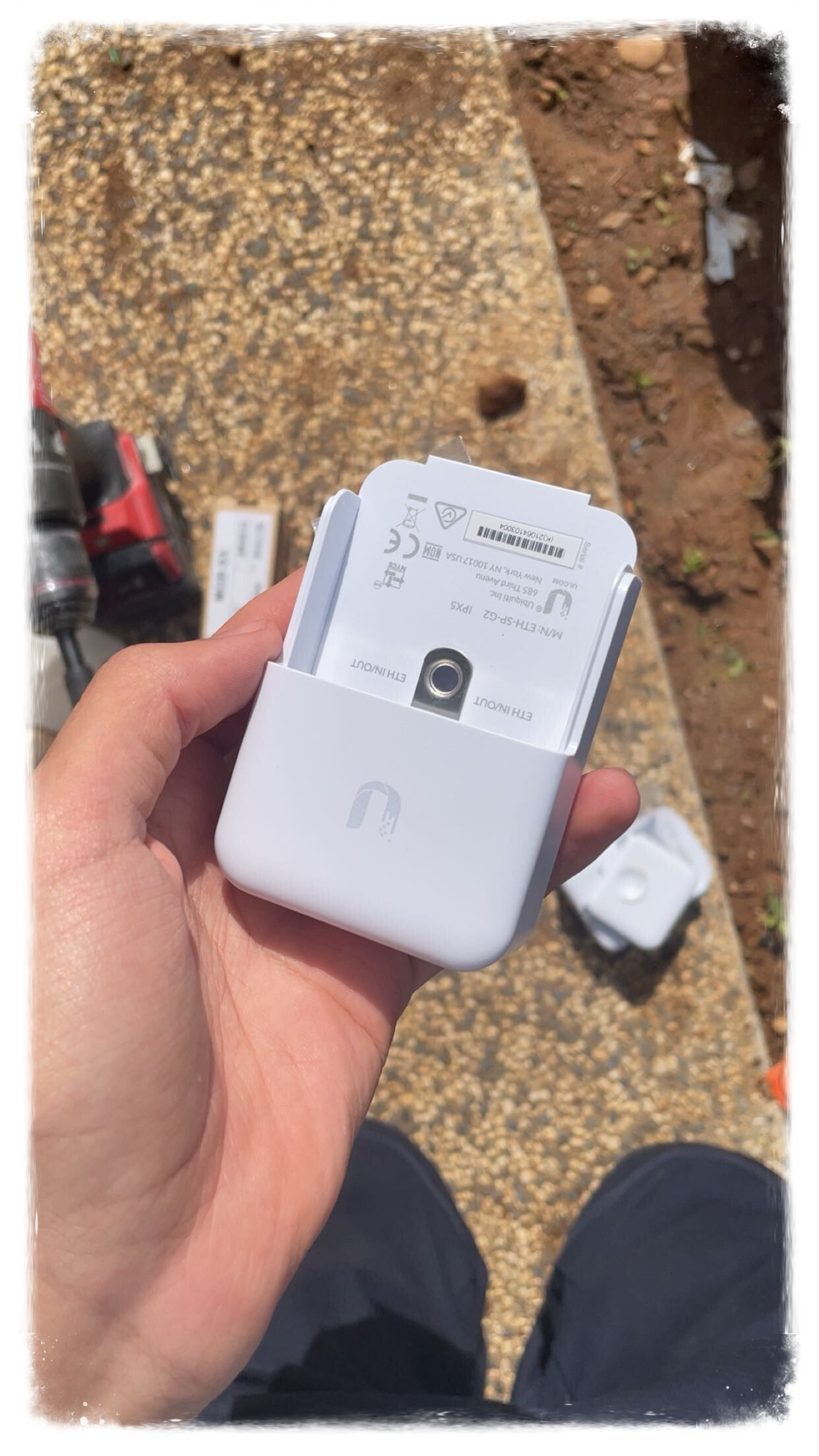

Afin de sécuriser l'installation contre la foudre et les surcharges électriques, nous avons fixé sur le châssis six parafoudres réseau extérieurs de la marque Ubiquiti

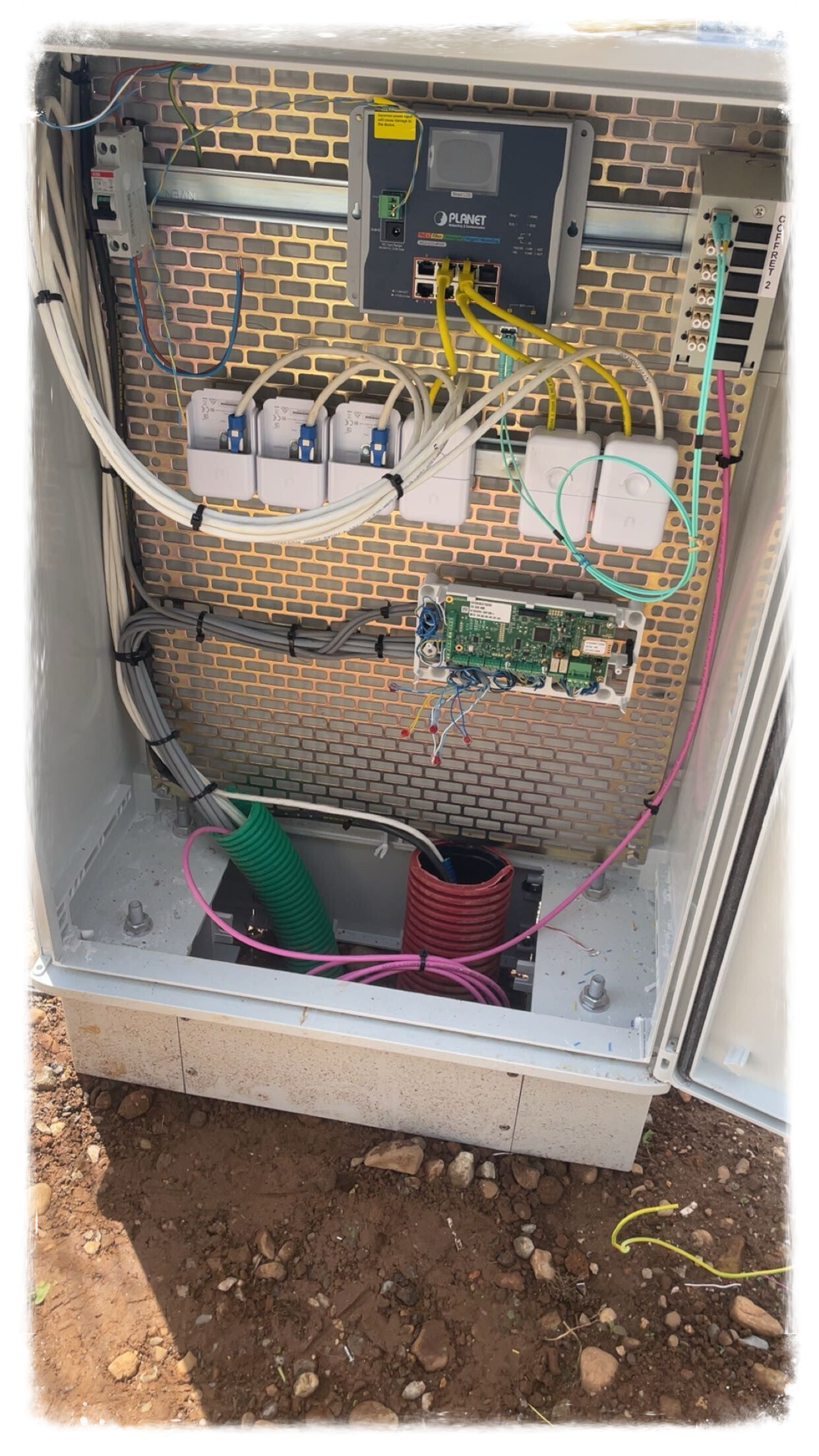

Nous avons branché les câbles réseau sur les parafoudres, relié le tout au switch avec des cordons jaunes, et installé la carte électronique qui pilote les accès (lecteurs et interphones).

Nous avons connecté la fibre optique pour lier le coffret au reste du tribunal, rangé proprement tous les câbles avec des colliers de serrage, et refermé la centrale avec son capot de protection.

JOUR 3

Malade

JOUR 5

Contexte:

Nous nous sommes rendus à l’hôpital de la Croix-Rousse, où il fallait enlever les anciennes caméras analogiques, car de nouvelles caméras IP avaient déjà été installées. Il a donc fallu retirer les anciennes installations.

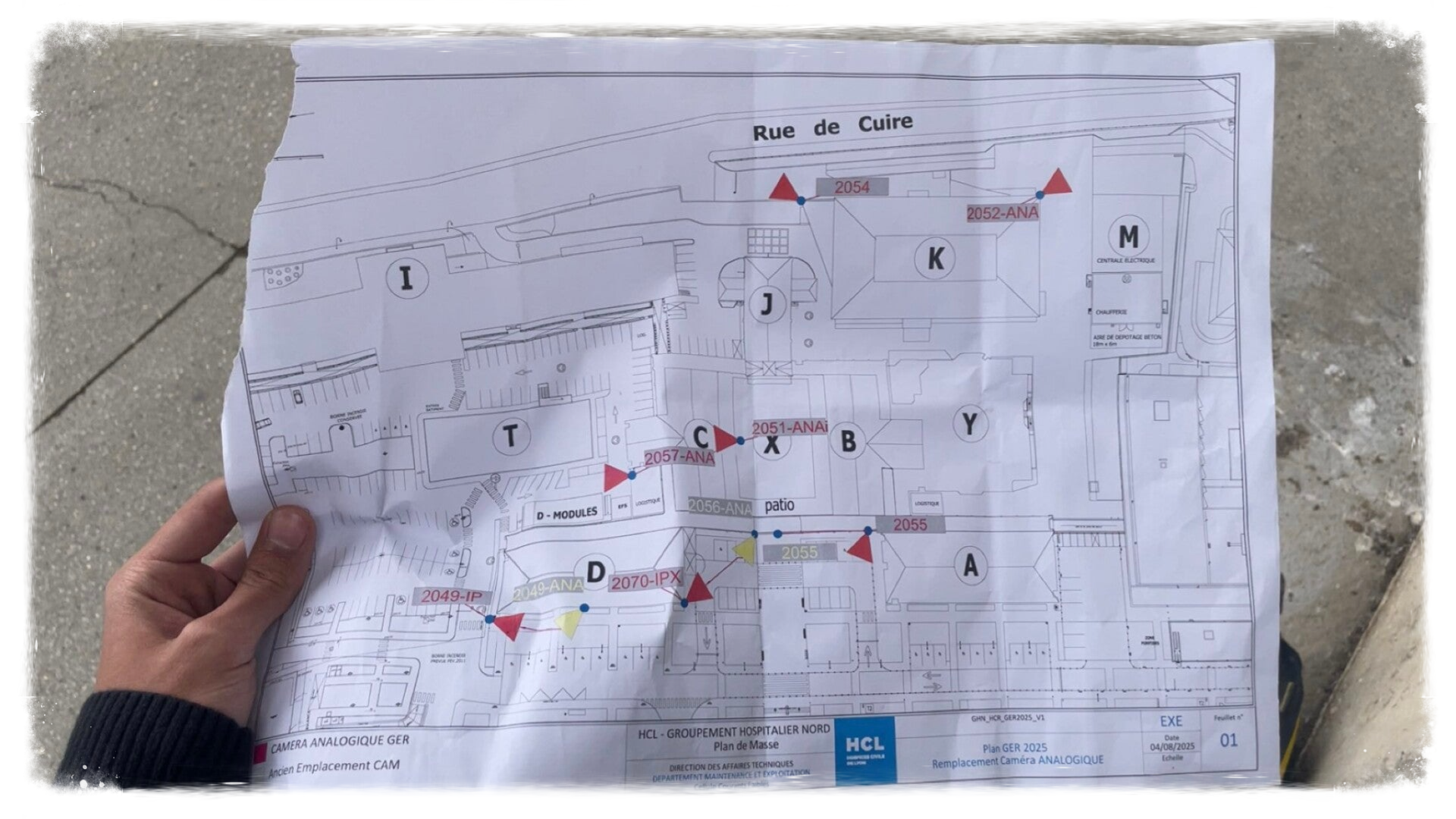

Étude du plan de masse de l'hôpital pour repérer les caméras analogiques à retirer

Avant toute action, je me suis rendu au local technique avec mon tuteur de stage pour couper le disjoncteur afin de travailler hors tension.

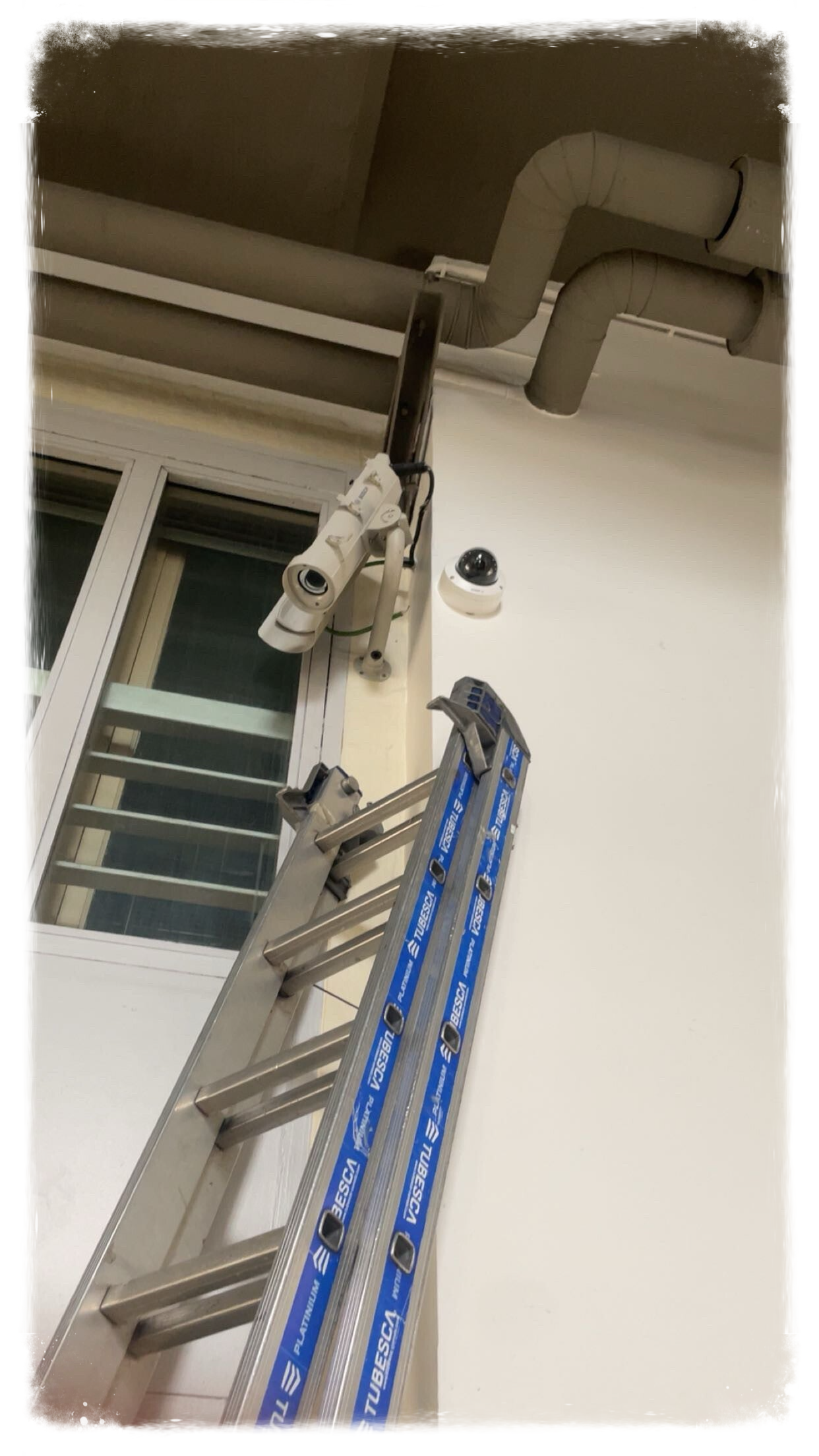

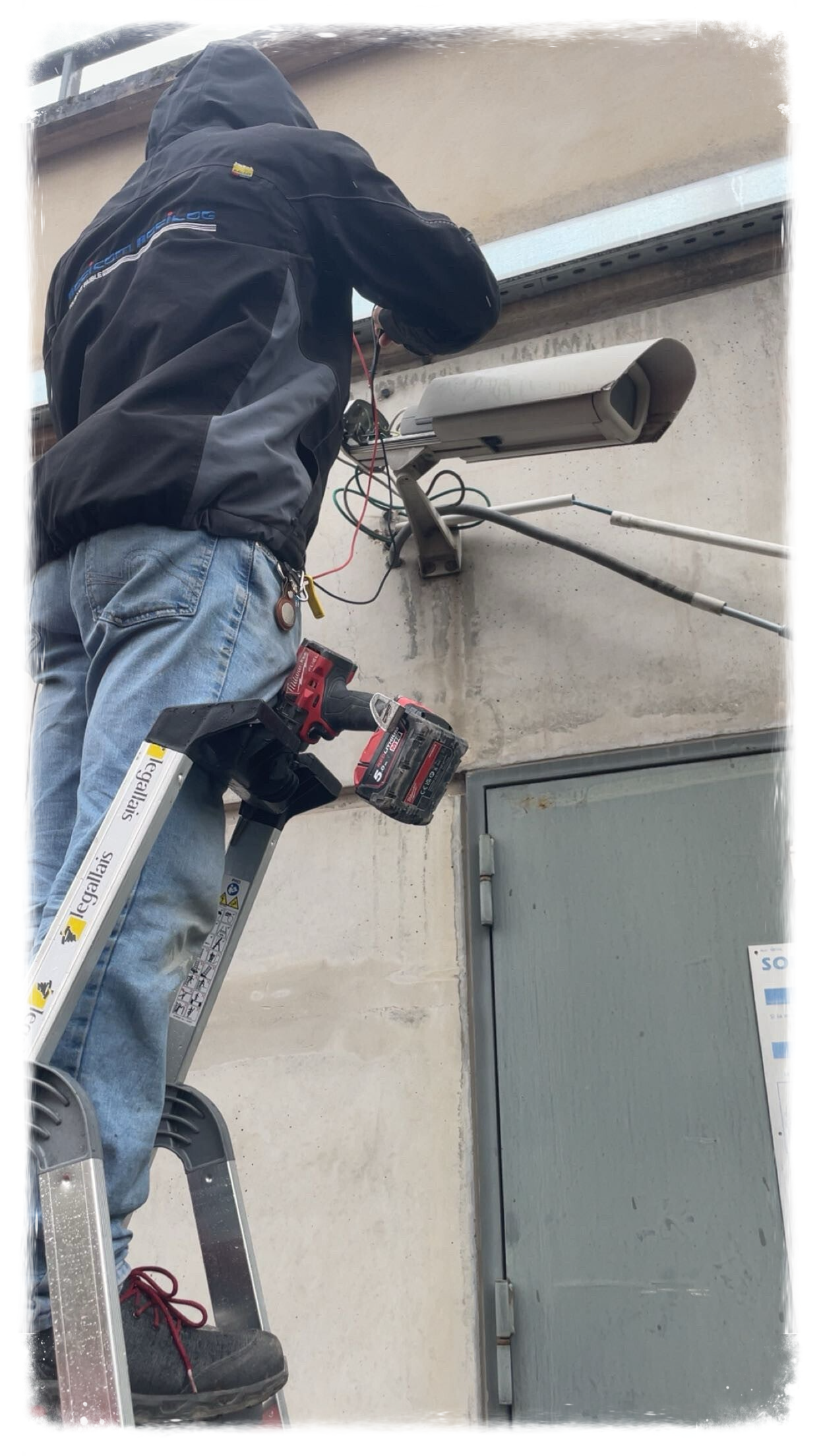

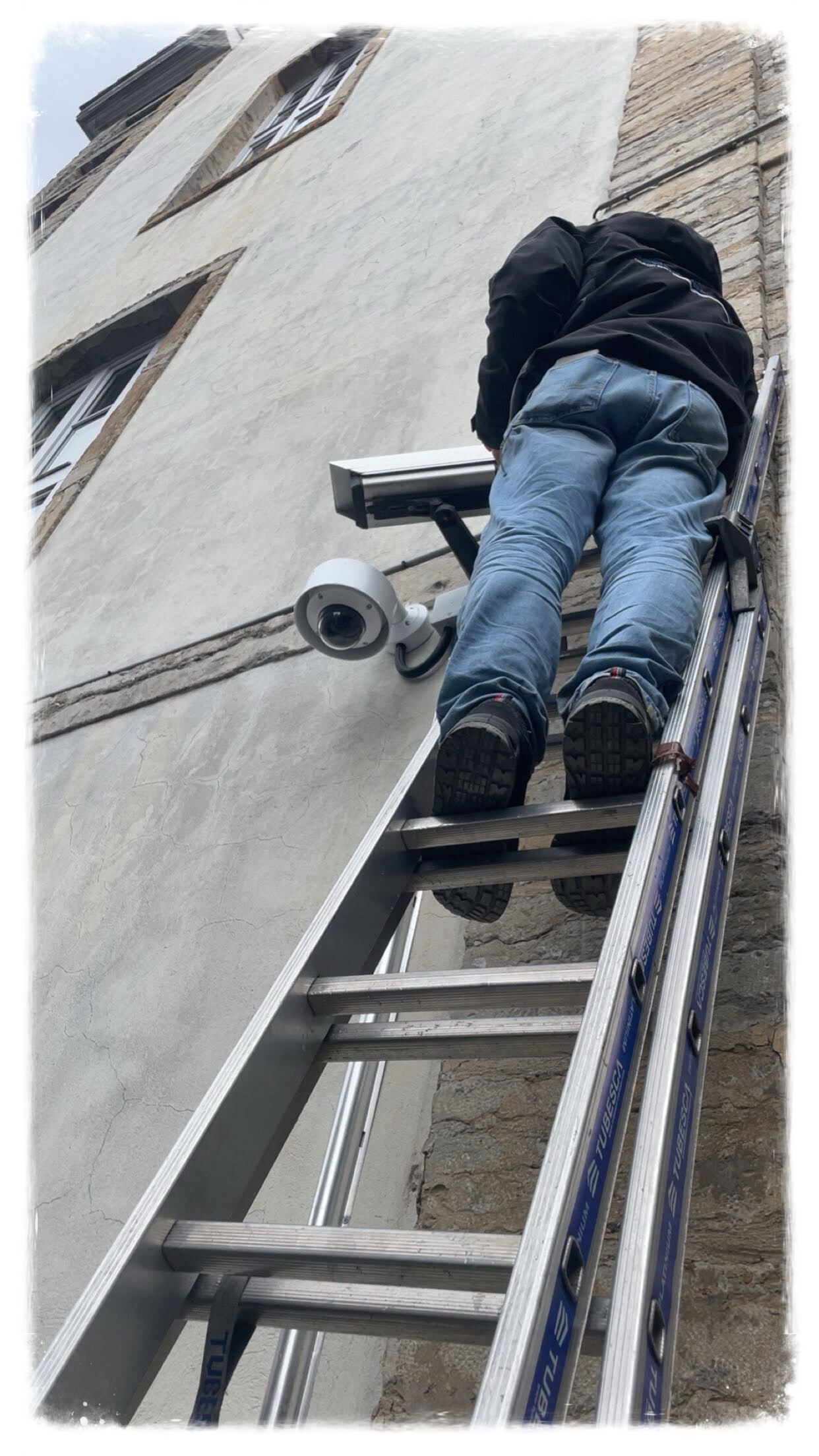

Démontage d’une ancienne caméra analogique afin de laisser place à la nouvelle caméra IP.

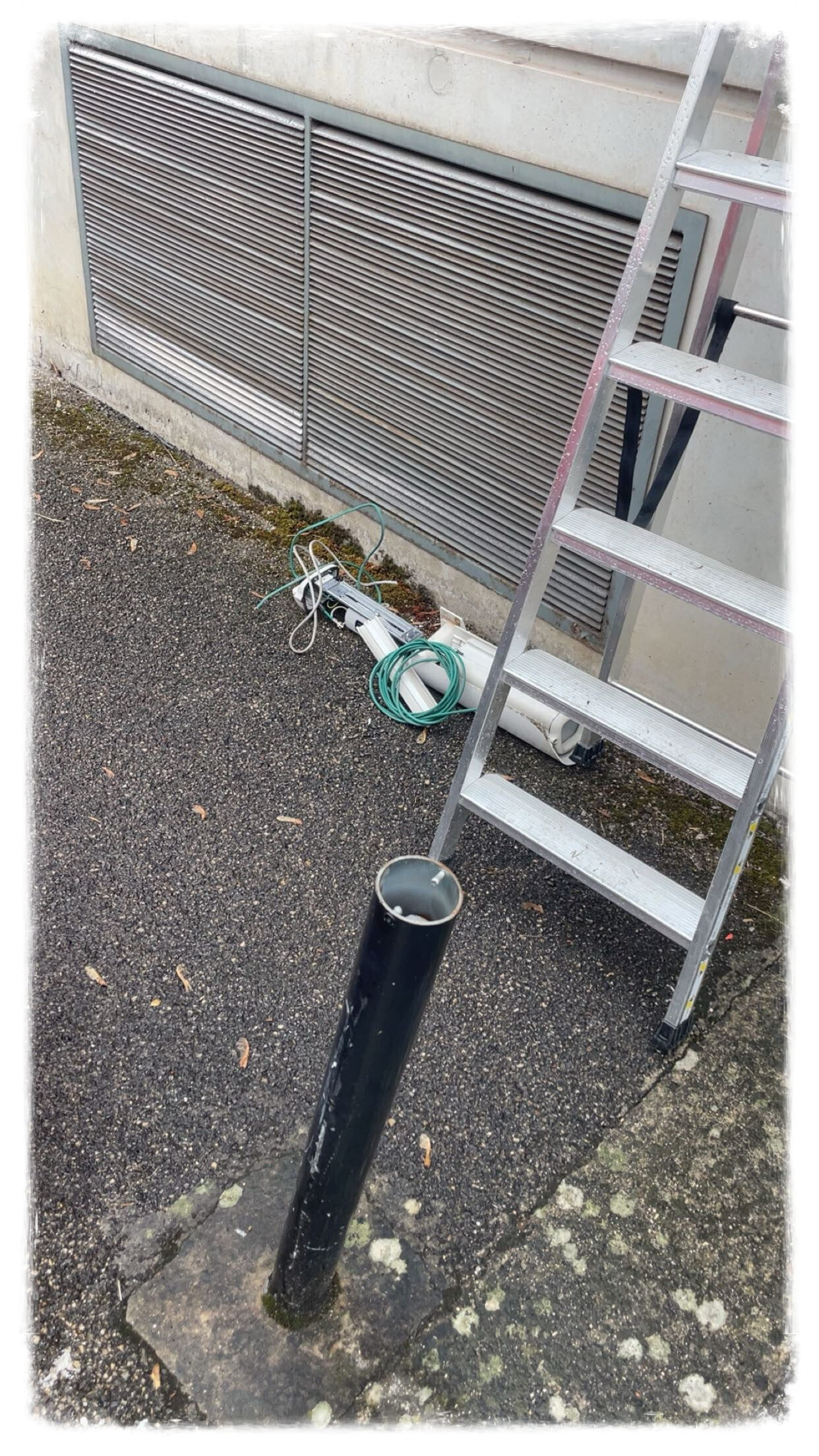

Une fois la caméra dévissée, elle est descendue au sol. Le câble vert (alimentation et signal) est débranché et retiré de la paroi.

Par la suite, il a coupé les anciens câbles et les a correctement isolés.

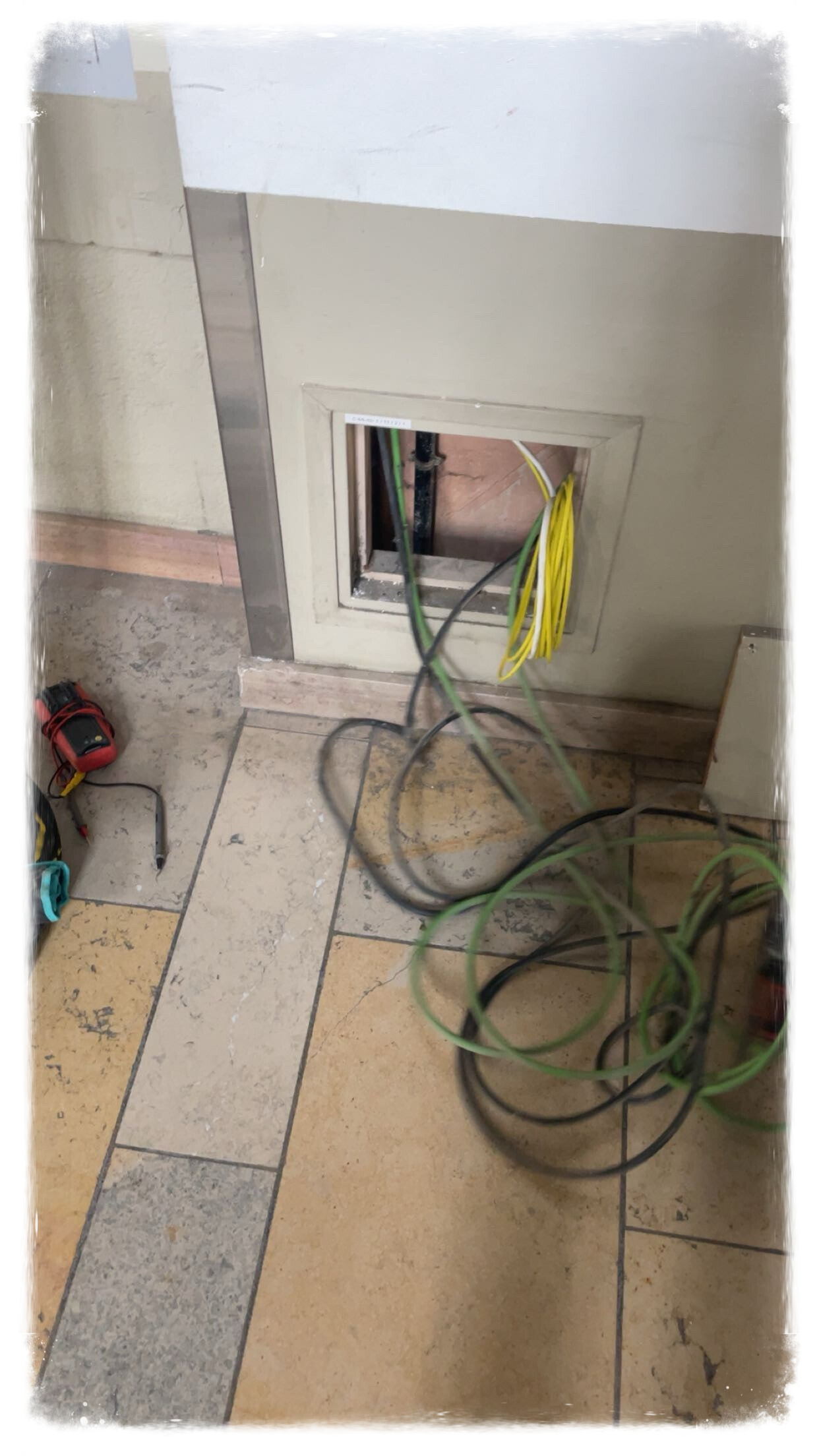

Ouverture d'une trappe technique murale pour tirer et regrouper les anciens câbles devenus inutiles. Utilisation d'un multimètre pour vérifier qu'il n'y a plus aucun courant.

Nous avons fais ça sur 6 endroits différents

JOUR 1

Du 18 mai au 22 mai 2026

Contexte:

Nous sommes intervenus dans un hôtel ibis situé près de Confluence afin d’installer des détecteurs d’incendie dans les chambres. Les travaux ont été réalisés sur sept étages et ont nécessité une semaine complète d’intervention.

Nous avons commencé par repérer le passage des câbles et ouvrir les dalles du faux plafond dans les couloirs afin d’accéder aux chemins de câbles.

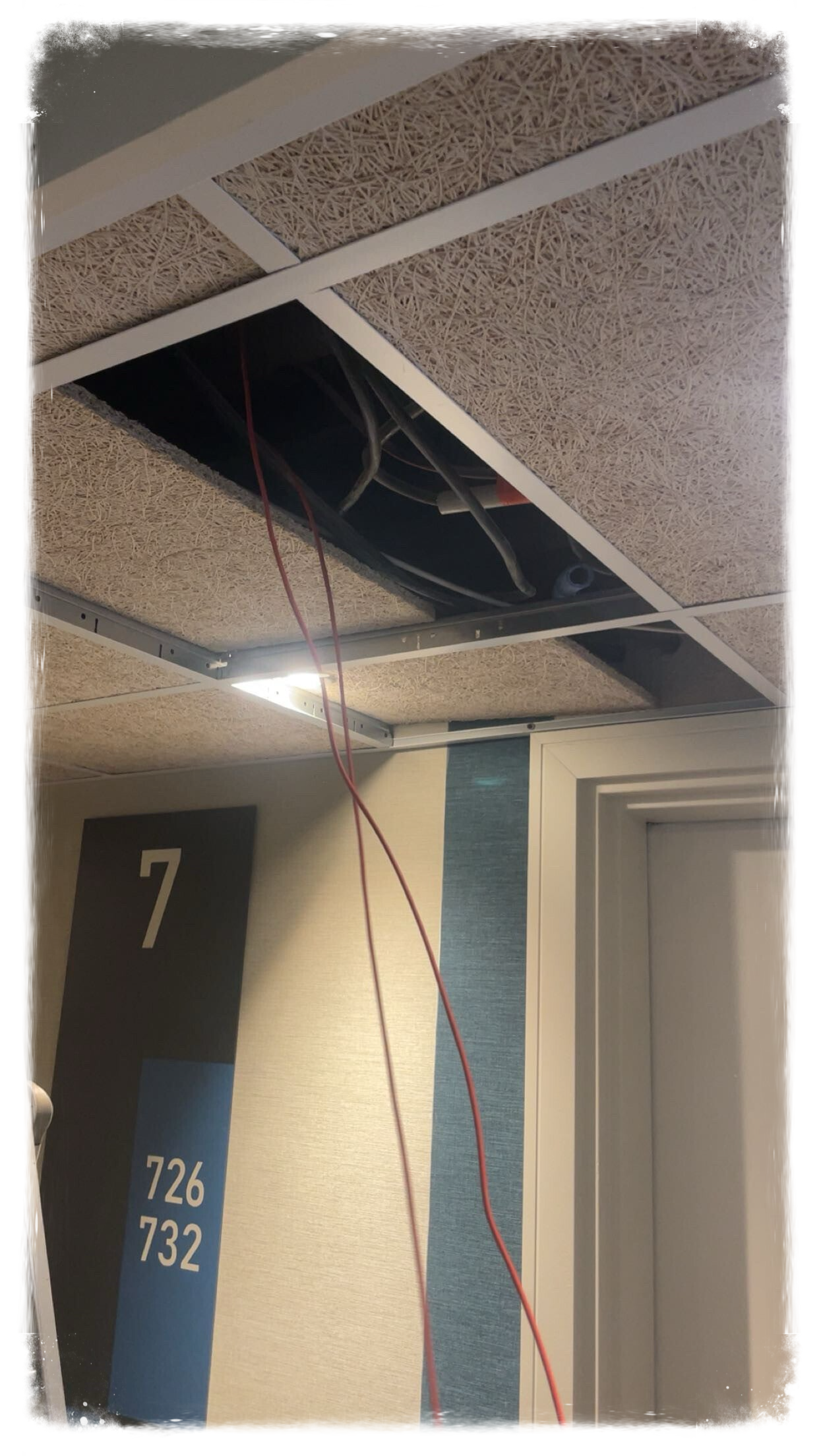

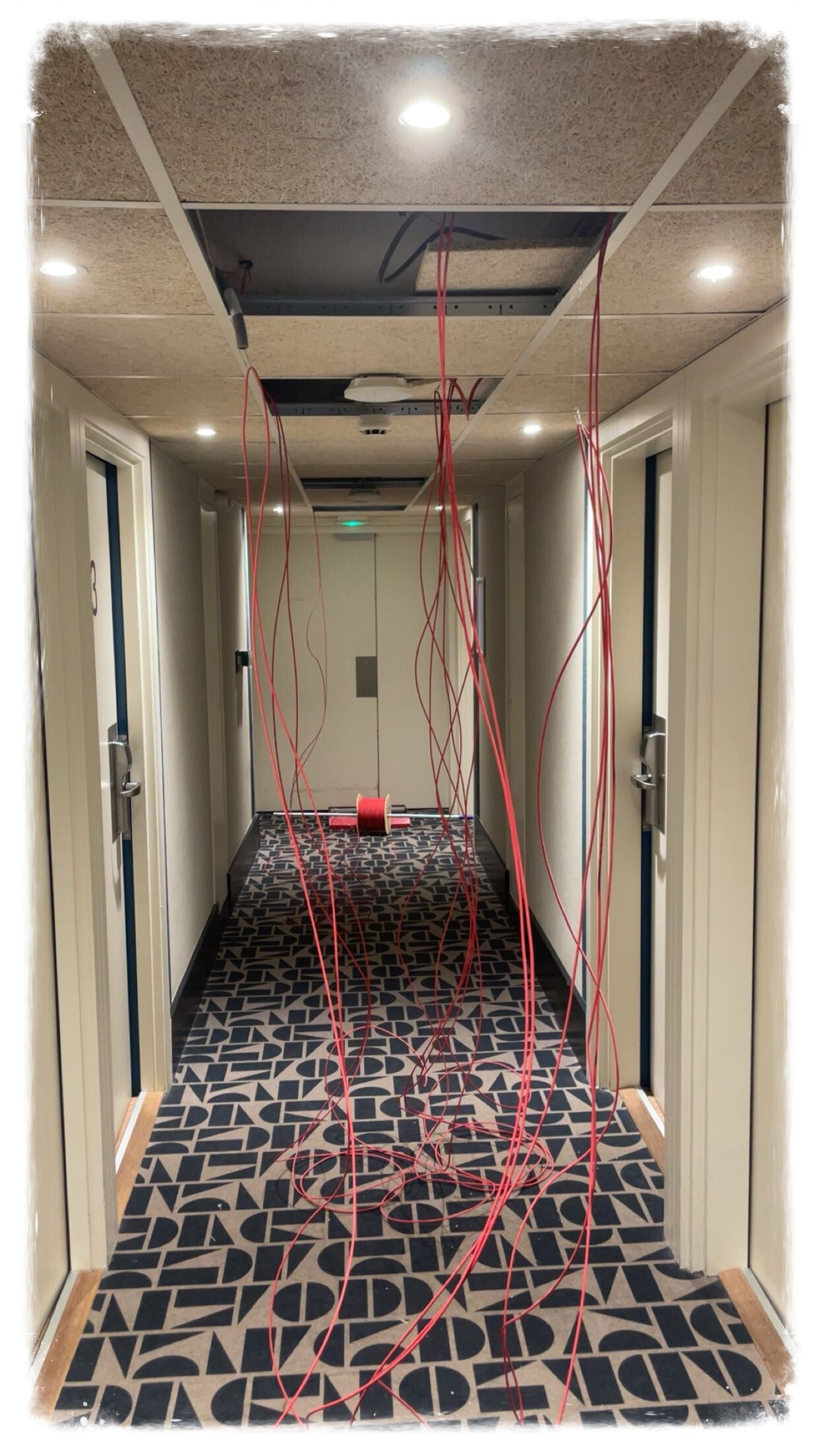

Nous avons ensuite tiré les câbles de détection incendie dans les plafonds et les gaines techniques pour alimenter chaque chambre. Les photos montrent les câbles en attente avant leur raccordement.

Une fois les câbles en place, nous avons installé les détecteurs d’incendie dans les chambres en respectant les emplacements prévus par les plans de sécurité.

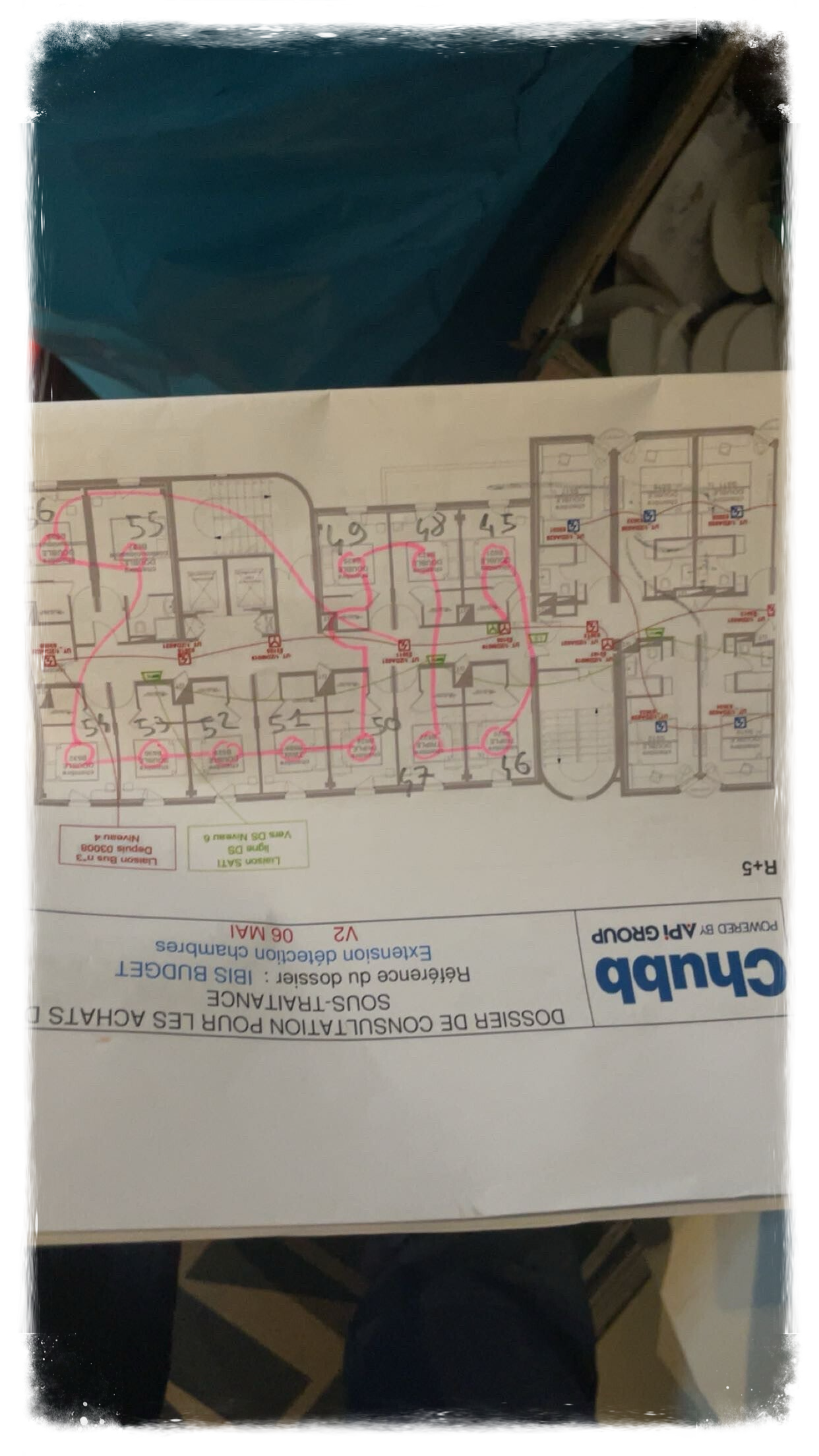

Grâce au plan, je devais configurer la tête du détecteur avec le numéro correspondant à chaque chambre. Par exemple, pour la chambre numéro 56, je devais régler le cadran de gauche sur 5 (pour les dizaines) et le cadran de droite sur 6 (pour les unités).

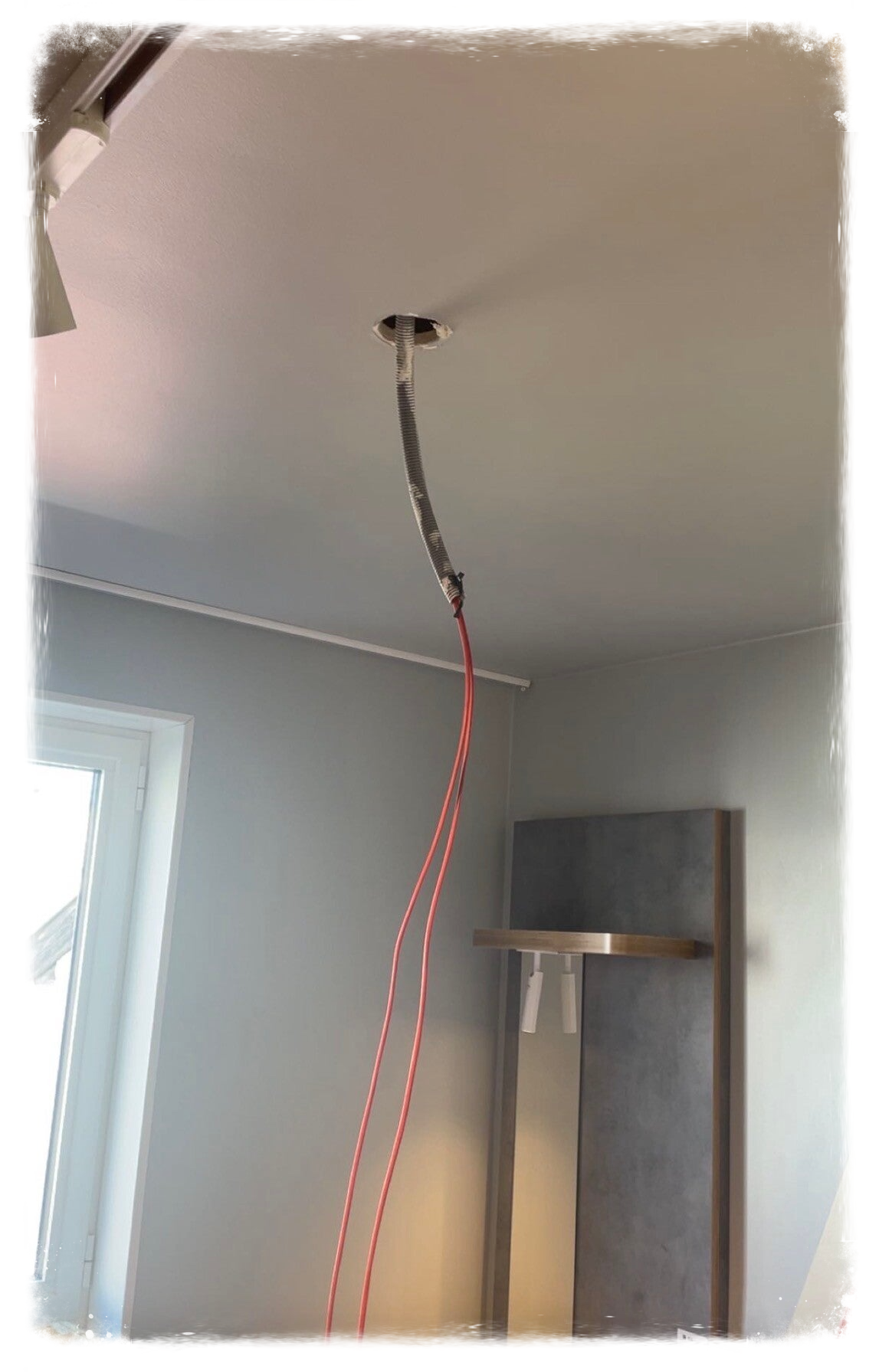

Comme on le voit sur cette image, les câbles arrivent directement du plafond de la chambre. Nous devions ensuite raccorder le détecteur de fumée, et répéter cette opération pour chaque chambre du plan.

JOUR 1
Du 26 mai au 29 mai 2026

Contexte:

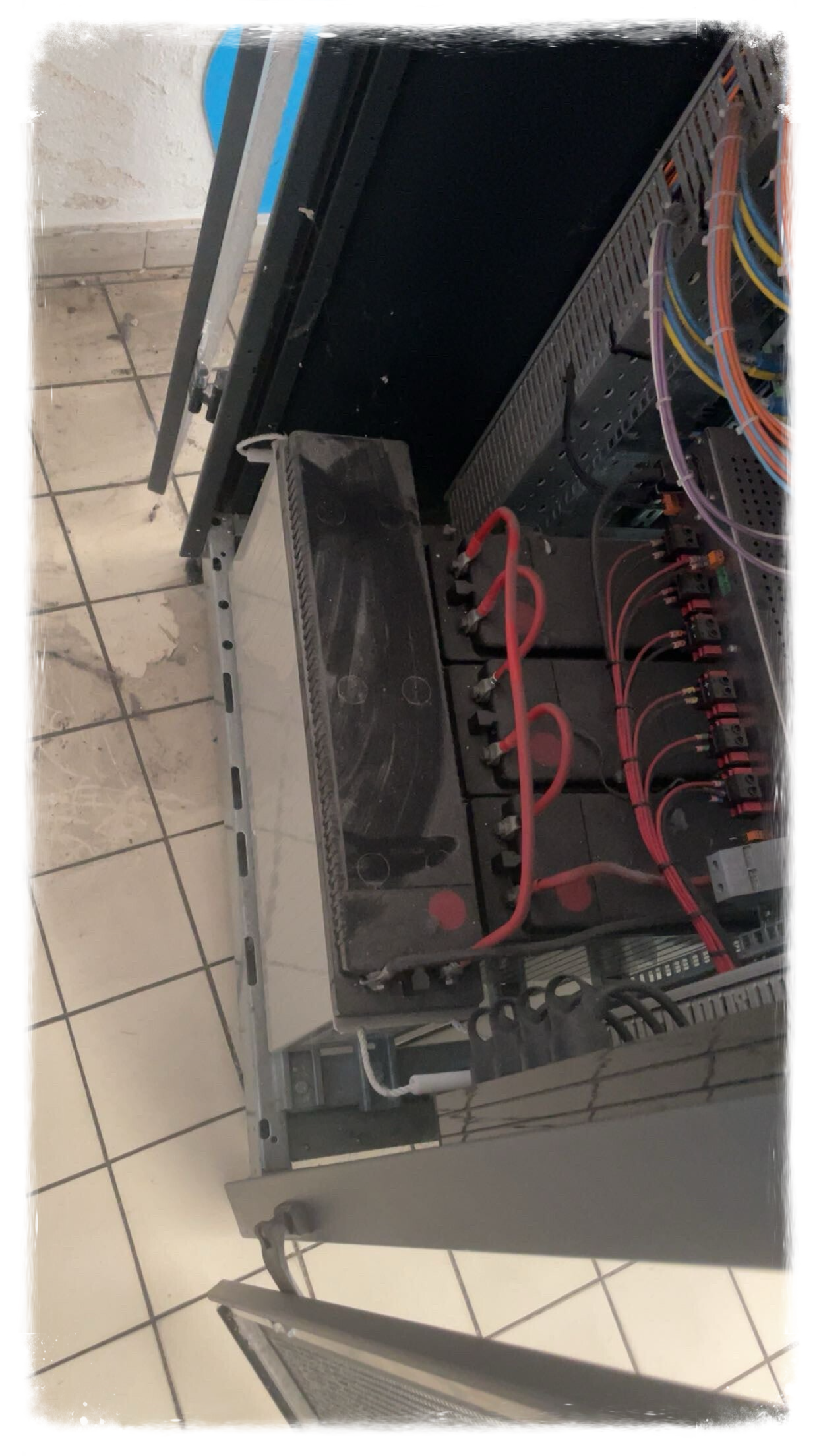

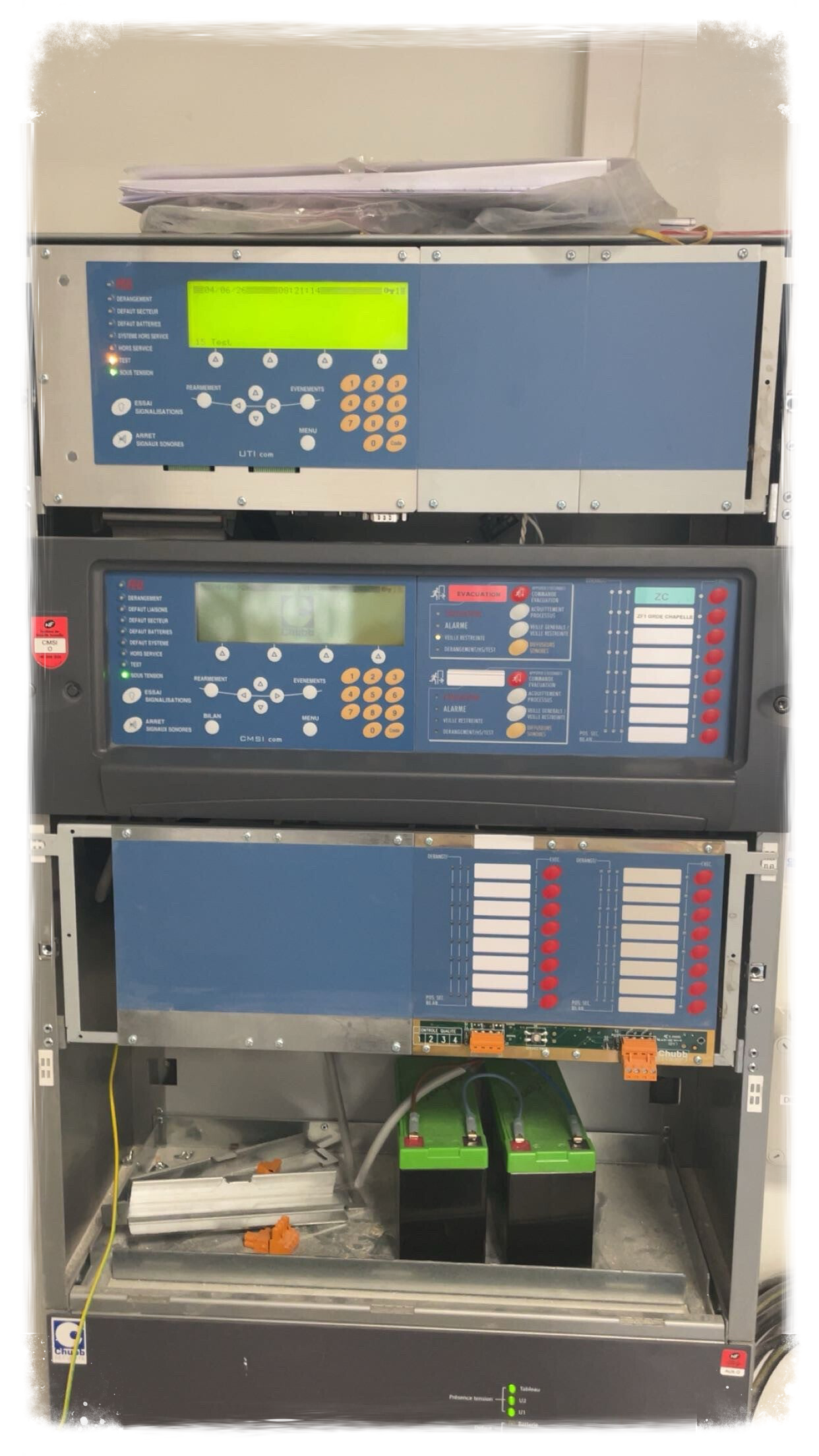

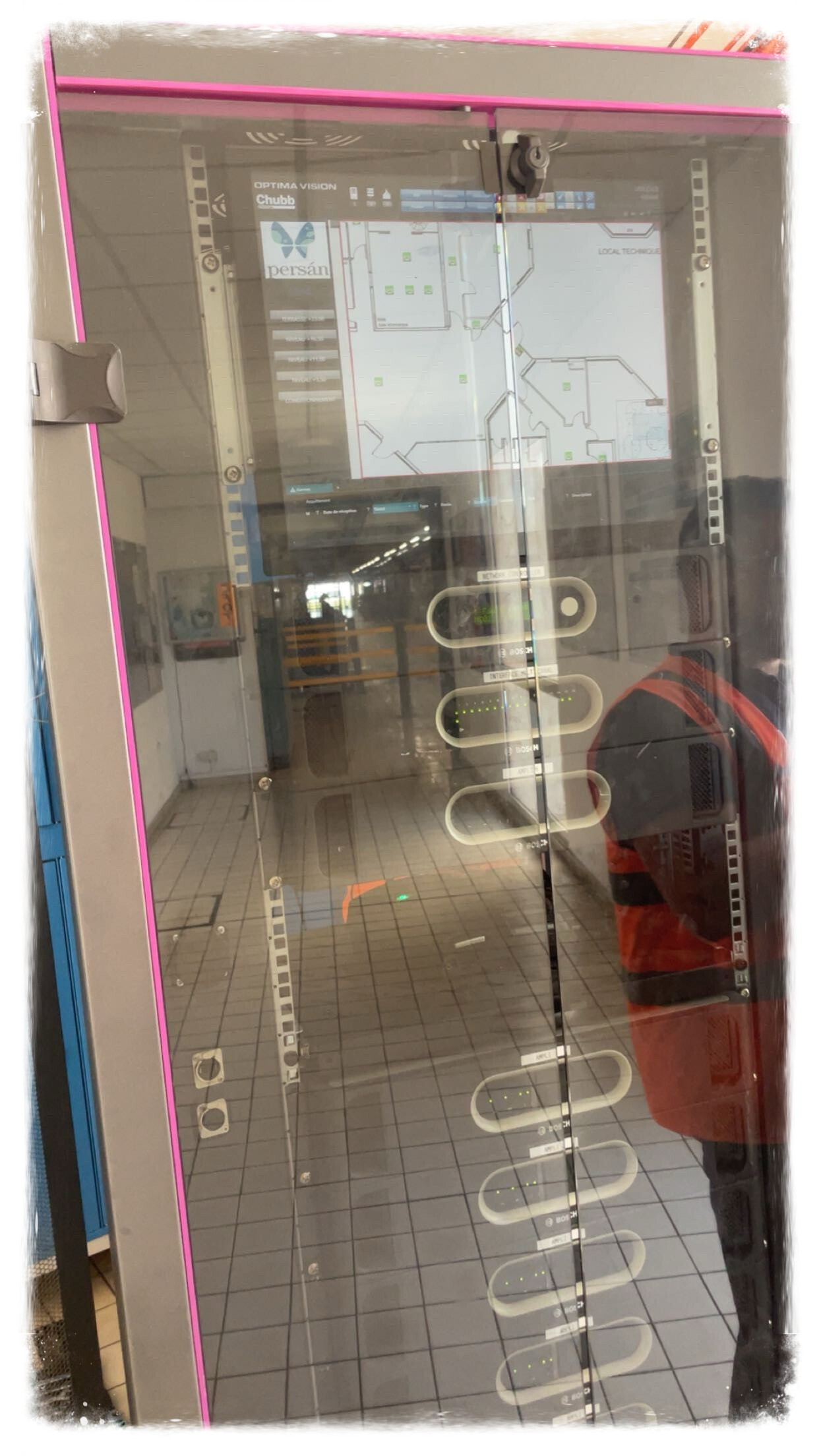

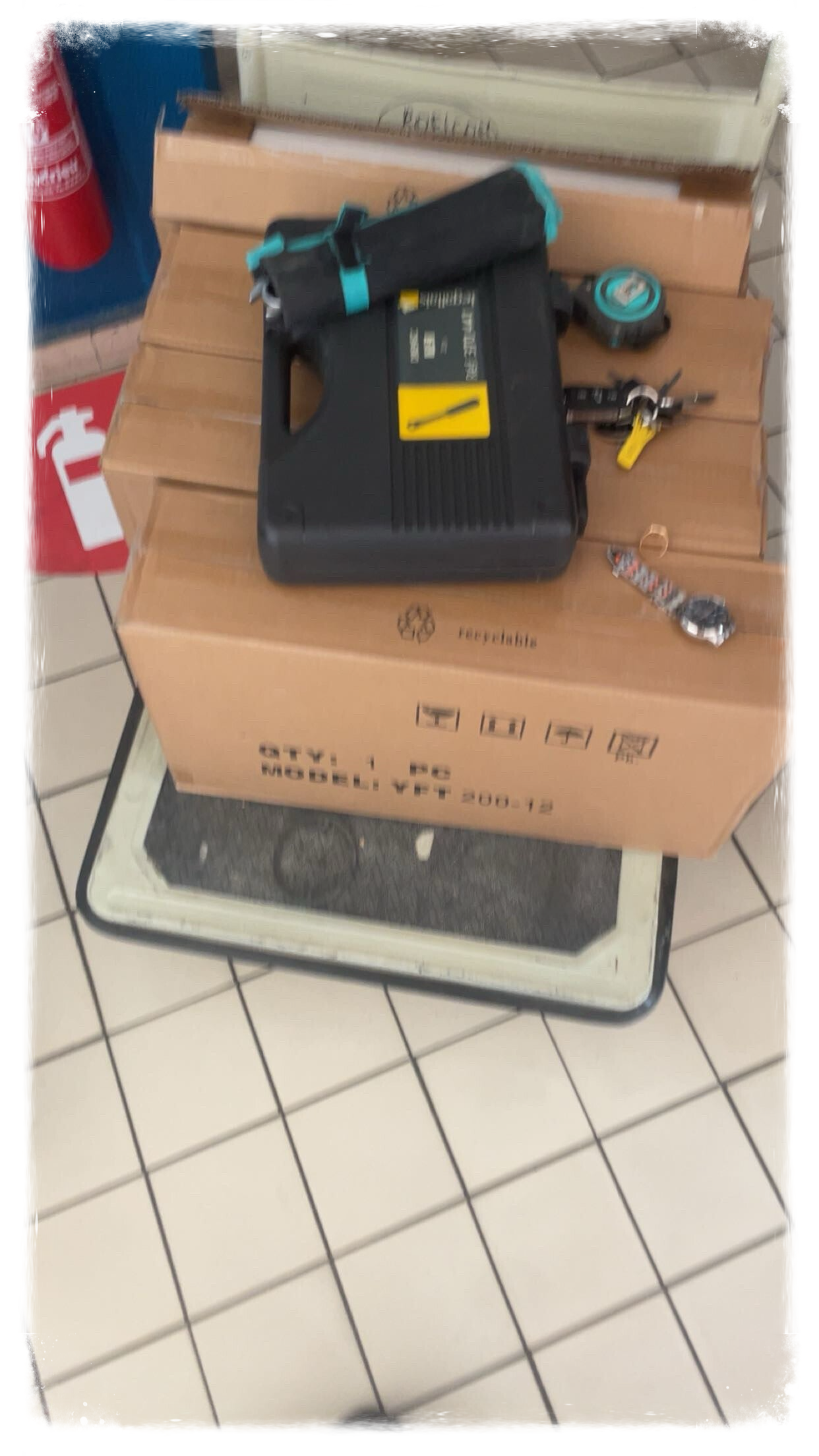

Maintenance préventive sur une baie de sécurité Bosch / Chubb. Remplacement de 4 batteries de secours usagées (12V, modèle YFT 200-12) montées en série (48V), indispensables pour maintenir le système allumé en cas de coupure de courant.

Photo du câblage d'origine pour repérer les polarités (+ et -).

Dépose des 4 anciennes batteries et pose des 4 neuves.

JOUR 2

Contexte:

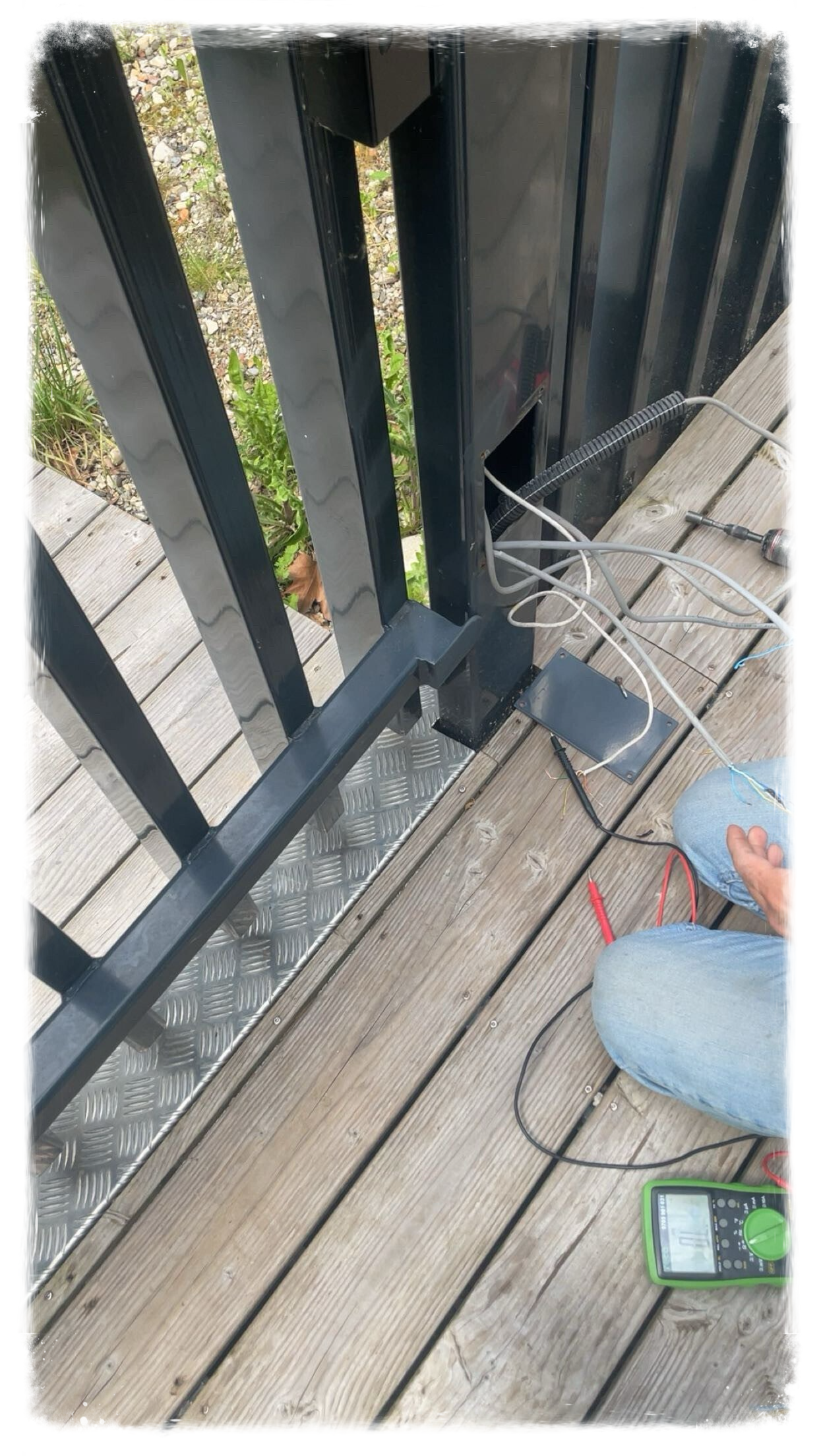

Le PC sécurité ne détectait plus la fermeture du portail. En testant le circuit au multimètre par la trappe technique, nous avons validé que le capteur et les câbles fonctionnaient parfaitement.

La panne était mécanique : la patte métallique du portail passait trop loin du capteur. Il a suffi de la rapprocher pour réduire l'écart, ce qui a immédiatement rétabli le signal au poste de contrôle.

JOUR 3

Heure de conduite

JOUR 1

Du 1 juin 2026 au 4 juin 2026

Contexte:

Au cours de cette intervention, nous nous sommes rendus dans un internat catholique afin de réaliser des essais sur le système de sécurité incendie. Notre mission consistait à contrôler le bon fonctionnement des détecteurs d’incendie présents dans chaque chambre.

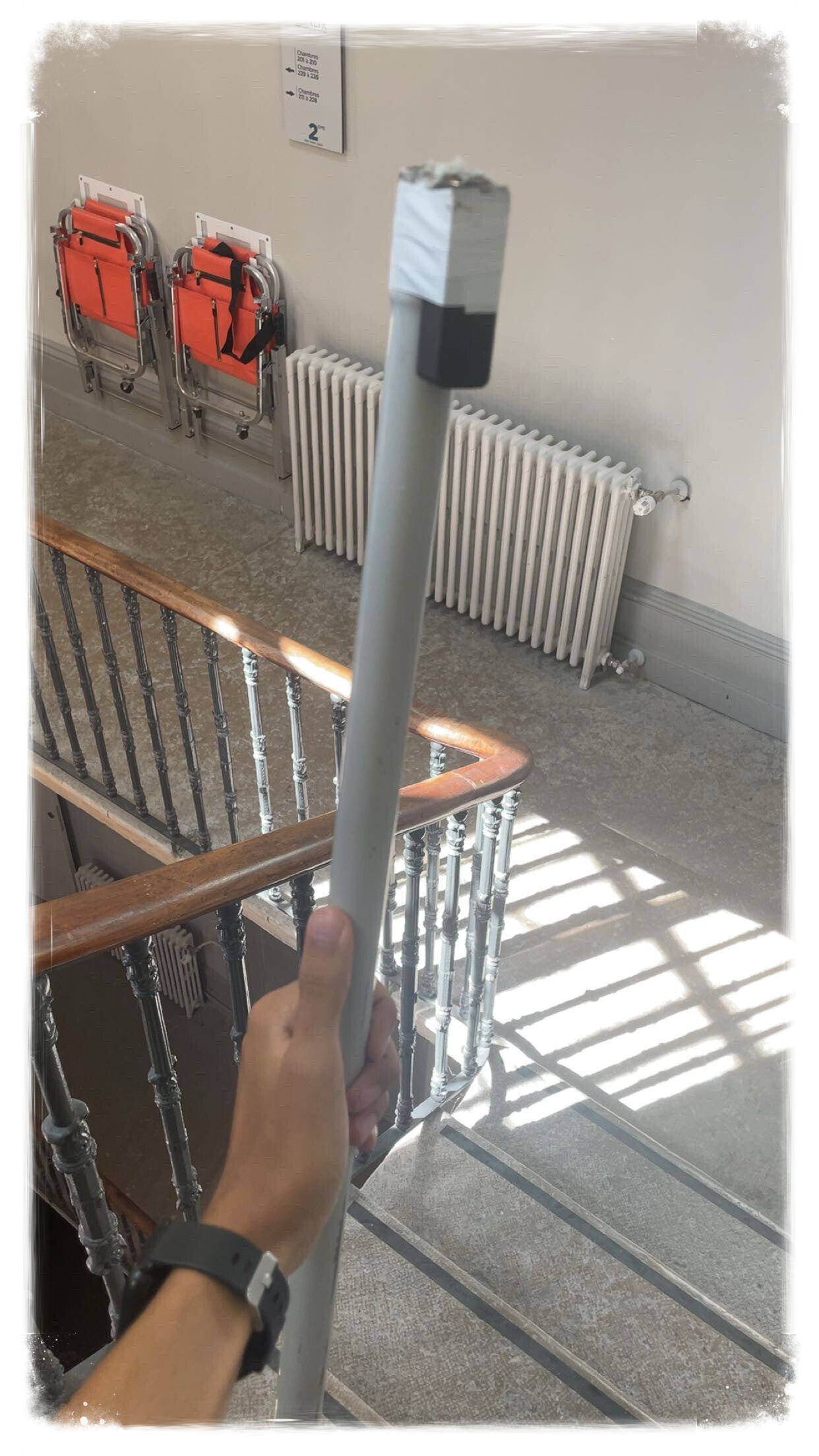

Pour effectuer ces vérifications, nous utilisions une perche équipée d’un aimant, comme illustré sur la photo. Cet outil permettait d’activer le mode test du détecteur en simulant une détection d’incendie. Pendant ce temps, mon tuteur surveillait la centrale incendie afin de vérifier que l’information était correctement transmise et que le détecteur était bien reconnu par le système.

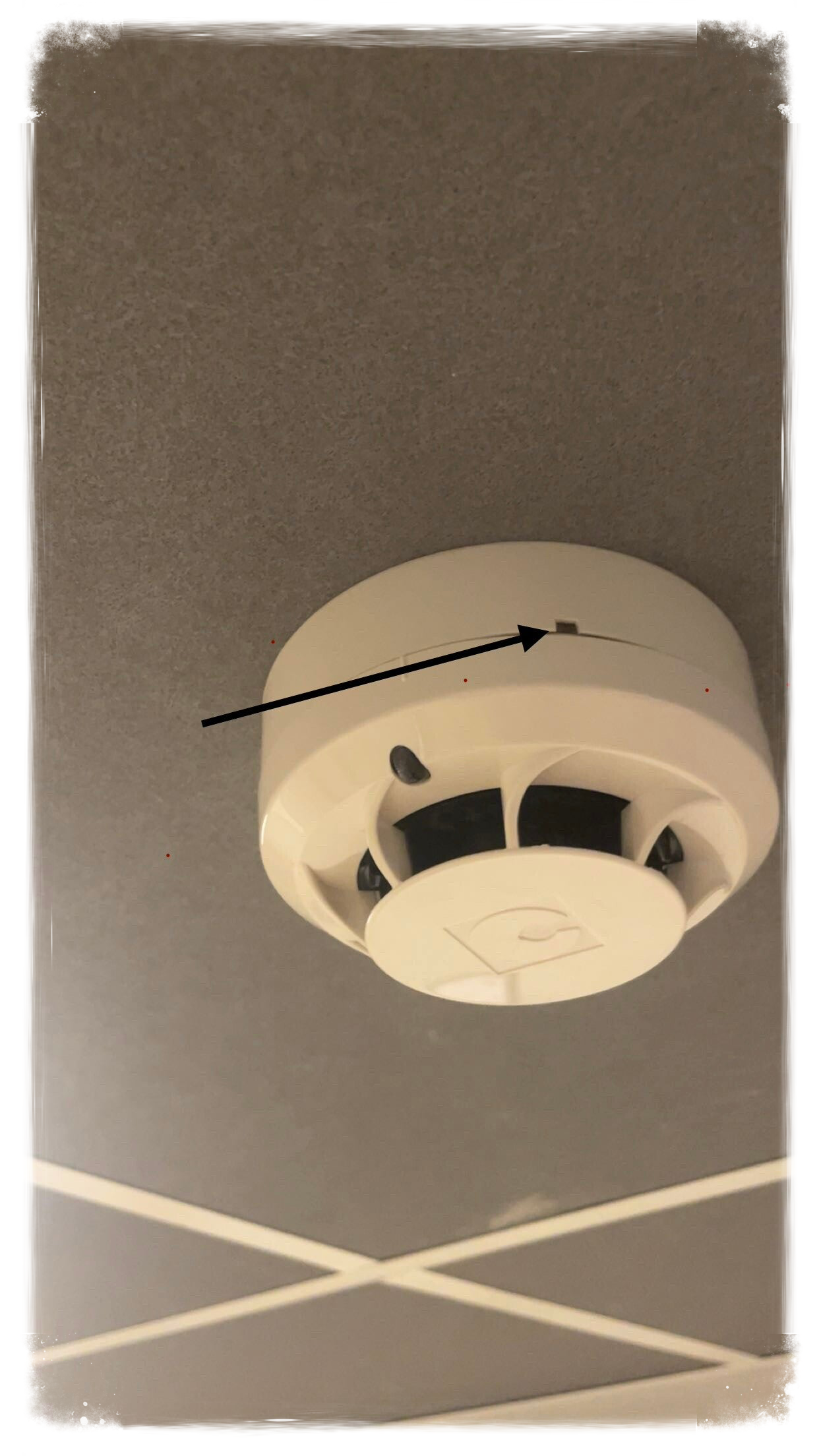

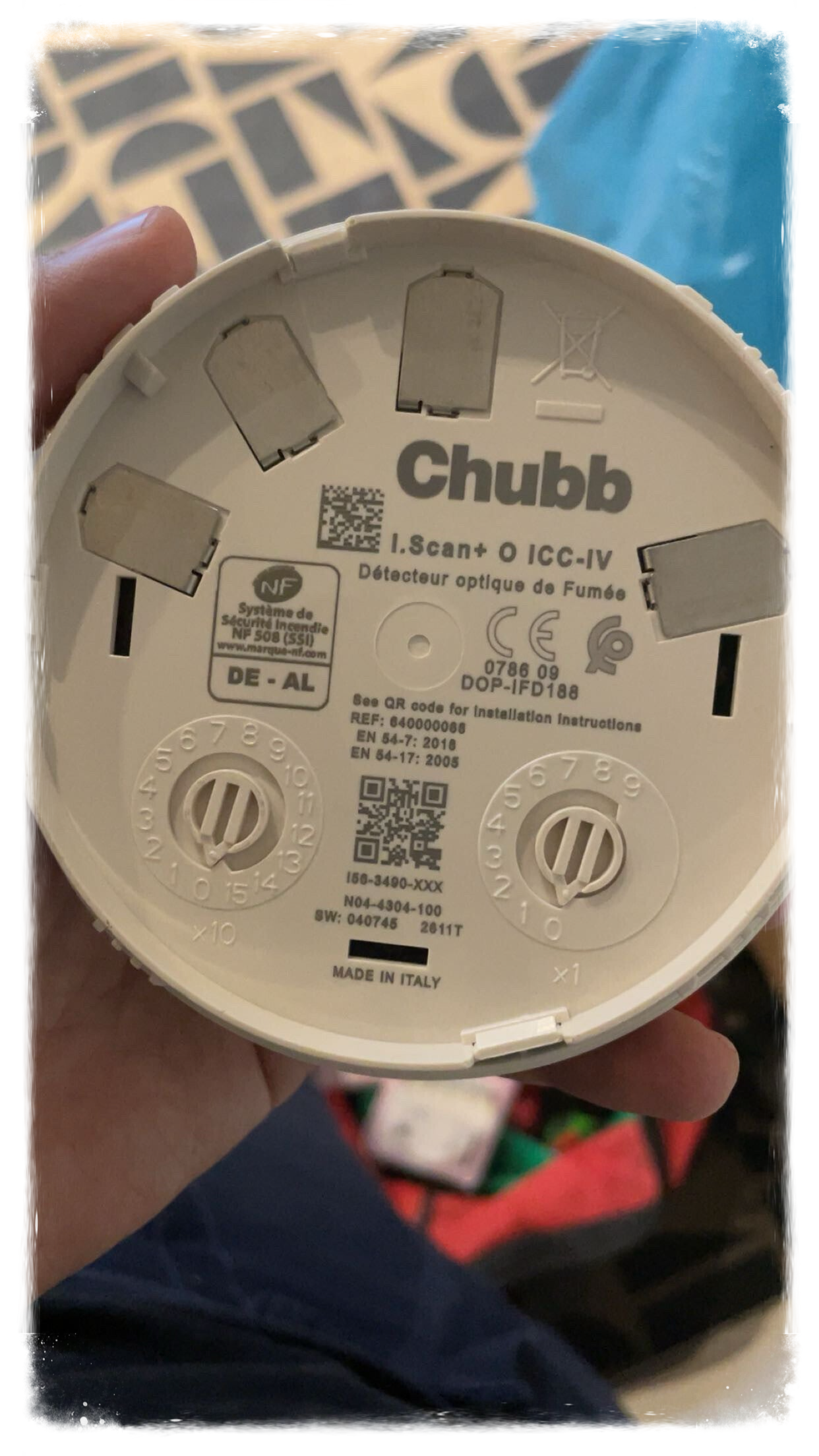

Le repère indiqué sur le détecteur permet de l’activer à l’aide d’un aimant pour effectuer un test. Cette opération a été réalisée dans toutes les chambres afin de vérifier le bon fonctionnement des détecteurs incendie.

JOUR 2

Contexte:

Lors de cette journée dans une école catholique, nous avons effectué le contrôle de plusieurs trappes technique de ventilation afin de vérifier son bon fonctionnement et son état général en cas d'incendie .

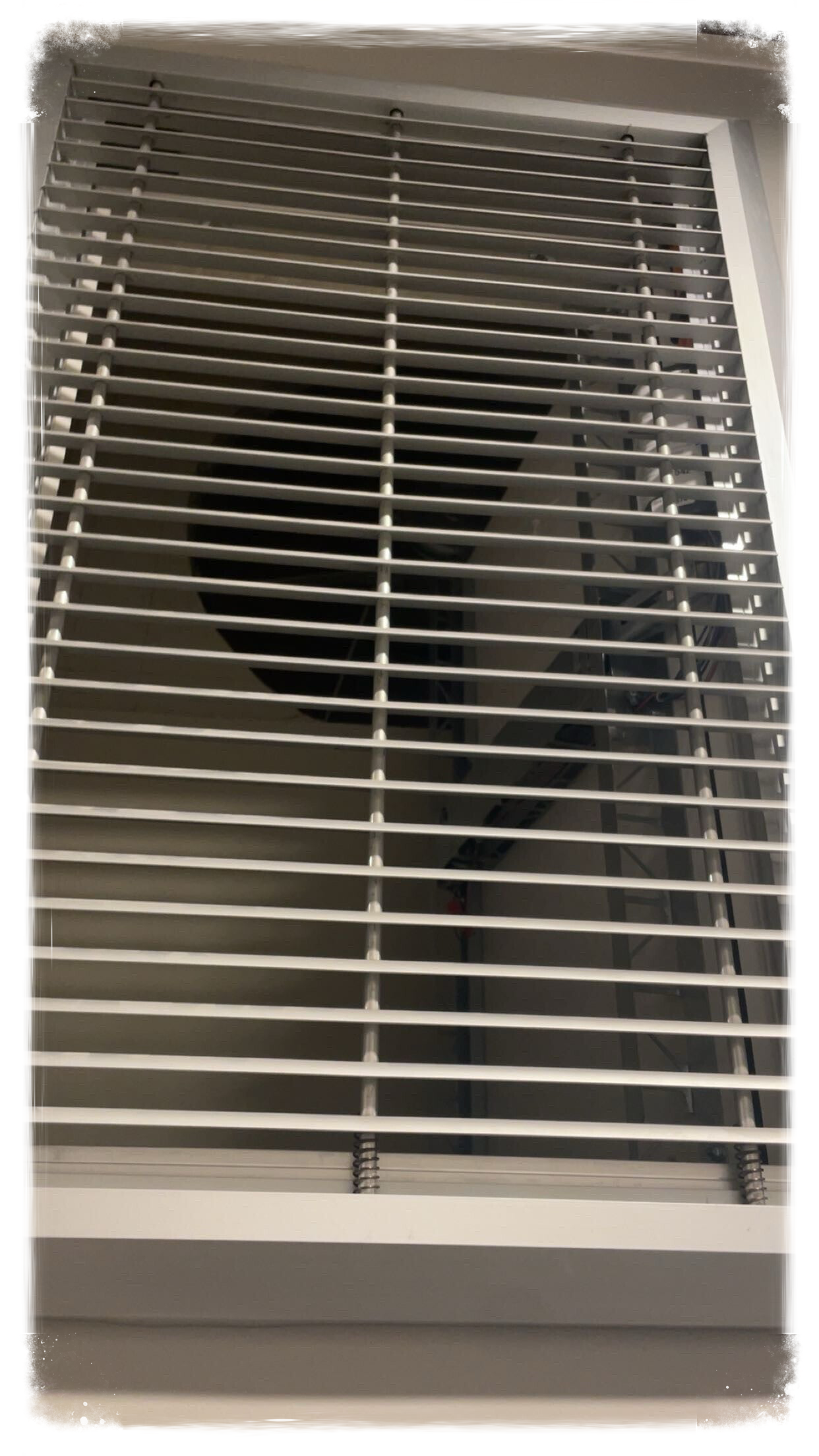

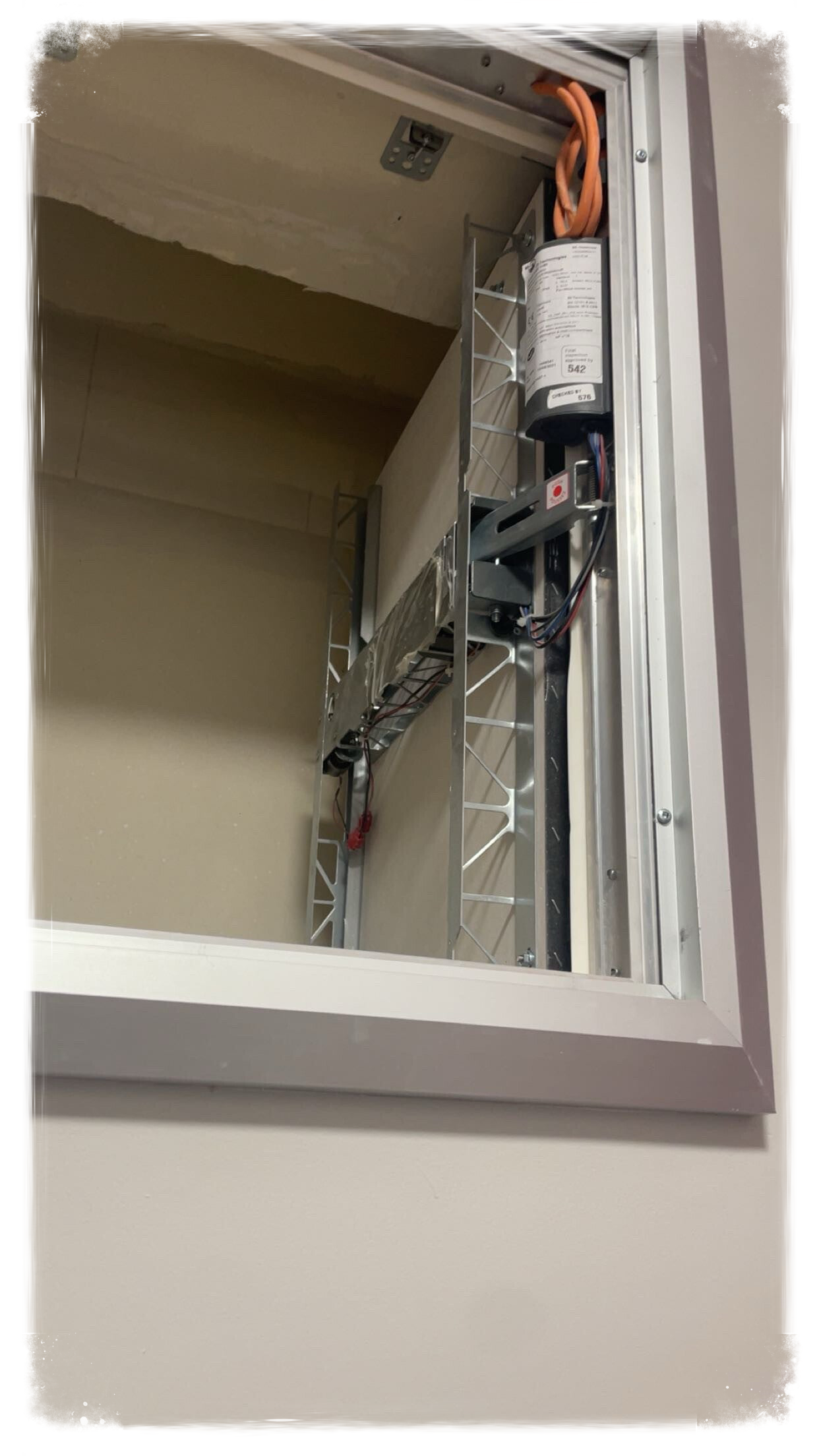

On voit la trappe coupe-feu fermée. Elle est installée pour empêcher la propagation du feu et des fumées à travers les gaines de ventilation en cas d’incendie.

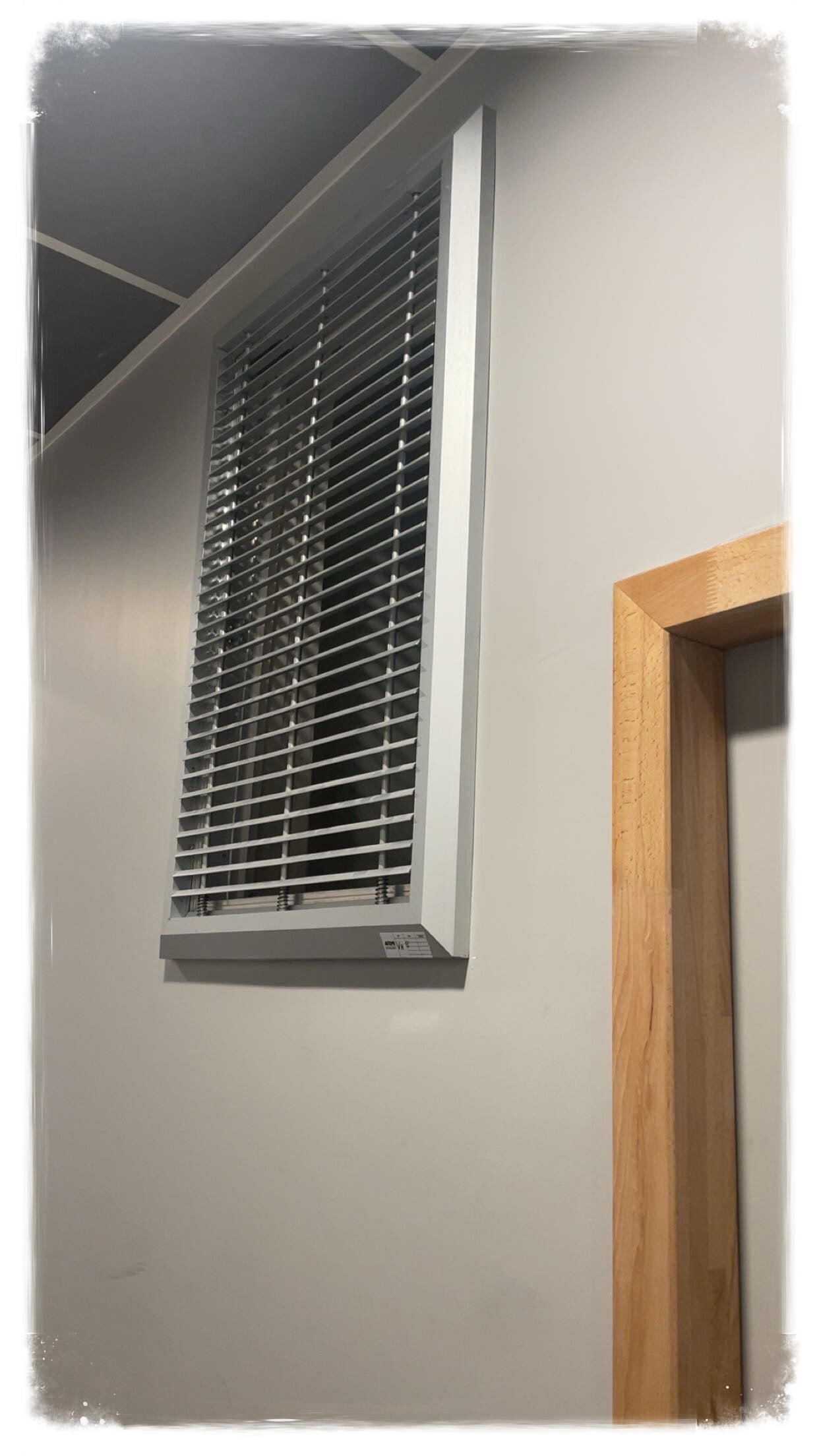

Le dispositif a été ouvert après le test incendie afin de vérifier son bon fonctionnement et son état après déclenchement.

JOUR 3

Contexte:

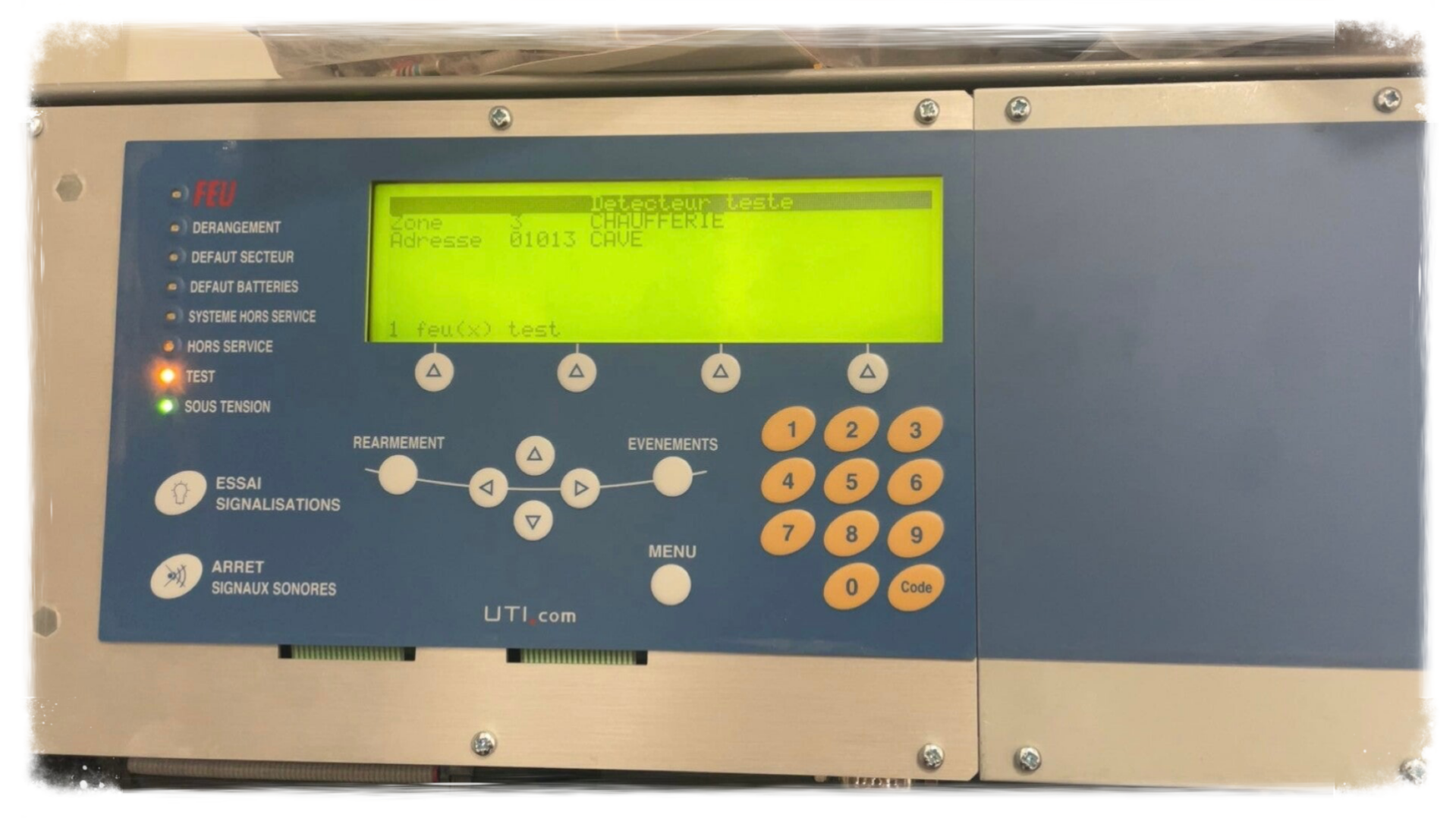

Lors des essais incendie, je surveillais la centrale pendant que le tuteur testait les détecteurs à chaque étage. Je vérifiais que la zone et l’adresse du détecteur s’affichaient correctement à l’écran.
